Hướng Dẫn Sử Dụng Công Tắc Cảm Biến Cầu Thang BLE.

Video hướng dẫn sử dụng

Thông số kỹ thuật

Bảo hành	36 tháng (Với lỗi từ nhà sản xuất)
Dải điện áp làm việc	100÷250V AC, 50Hz/60Hz
Công suất tải	Tải thuần trở tối đa 700W/Kênh Tải đèn LED tối đa 150W/Kênh Tổng công suất tải trên thiết bị < 2800W
Tiêu thụ điện năng khi không tải	<0.5W
Chuẩn truyền thông	Bluetooth Mesh
Ngõ ra	Tiếp điểm Relay
Vật liệu	Mặt kính cường lực 2.5D Thân vỏ nhựa PC chống cháy V2 Viền nhôm CNC nguyên khối Anode hóa và phun cát mịn tương đương các dòng điện thoại cao cấp
Dải độ ẩm hoạt động	0 ÷ 95% RH
Dải nhiệt độ hoạt động	-10 ÷ 55 °C
Số lần tắt bật	100,000 lần
Chíp quản lý nguồn	Power Intergrations (Mỹ)
Kích thước	Bản hình vuông 95x95x33 (mm) Bản hình chữ nhật 122x80x33 (mm)
Tính năng	Sản phẩm được tích hợp cảm biến chuyển động hồng ngoại số và cảm biến laser. Với 2 nút điều khiển được 2 lộ độc lập. Chế độ điều khiển: Auto (Tự động)/Manual (Bằng tay). Điều chỉnh được độ sáng đèn Led trên thiết bị. Kịch bản cục bộ lưu trên thiết bị, có thể hoạt động tính năng tự động bật/tắt đèn cầu thang mà không cần internet cũng như bộ điều khiển trung tâm.

Hướng dẫn lắp đặt

Bước 1: Khảo sát hạ tầng đế âm

Công tắc chỉ phù hợp với âm tường đơn (không sử dụng đế âm tường đôi) và đảm bảo khoảng cách tối thiểu giữa các đế âm tường là 25mm (Nếu đế âm để sát hoặc quá gần sẽ gặp hiện tượng không ốp được mặt kính).

Khoảng cách giữa các đế âm tối thiểu là 25mm.

Ngoài ra khi chôn đế âm cho công tắc vuông, ta cần lưu ý phải chôn để tai đế âm đặt nằm dọc, do với phiên bản công tắc vuông vị trí bắt vít cho cho tắc vuông được thiết kế dọc

Công tắc vuông cần bắt tai dọc.

Đảm bảo khoảng cách tối thiểu giữa mặt ngoài đế âm tường sâu hơn so với bề mặt tường 10mm.

Bước 2: Tháo mặt kính

Sử dụng tua vít 2 cạnh đặt vào lỗ ở cạnh dưới của công tắc, bẩy nhẹ mặt kính và phần đế âm của công tắc sẽ rời ra.

Bước 3: Đấu nối công tắc.

Tuốt một đoạn dây điện có chiều dài 8-10mm bấm đầu cos để đưa vào lỗ vít đồng trên công tắc

Dây điện sử dụng có kích thước tiết diện vào khoảng 0,5-2mm

Cấp nguồn 220V AC vào 2 vị trí L (dây lửa), N (dây mát) trên công tắc

Đưa dây nối vào ô đấu nối trên công tắc. Vặn ốc siết vừa đủ, đảm bảo kết nối dây và công tắc chắc chắn.

• Như đã biết, đối với những vị trí công tắc đảo chiều cầu thang thông thường sẽ phải thi công cặp dây đảo chiều. Tuy nhiên với công tắc cảm biến cầu thang của Homegy ta chỉ cần đi cặp dây nguồn L – N về 2 vị trí đế âm. Còn dây tải chỉ cần kéo về một đầu đế âm công tắc là được (Do tính năng đảo chiều của công tắc thông minh sẽ được điều khiển qua sóng Bluetooth thay vì cặp dây tín hiệu).
• Ngoài ra khi lắp đặt, đấu nối ta sẽ cần thêm một cọng dây làm cầu đấu thông giữ cực ở cổng 1 với 3 và 2 với 4. Bởi vì công tắc cầu thang Homegy có 2 chế độ là điều khiển bằng tay và điều khiển tự động thông qua cảm biến, việc đấu thông này để khi ta chuyển đổi giữa 2 chế độ, thì công tắc vấn có thể điều khiển được tải đầu ra

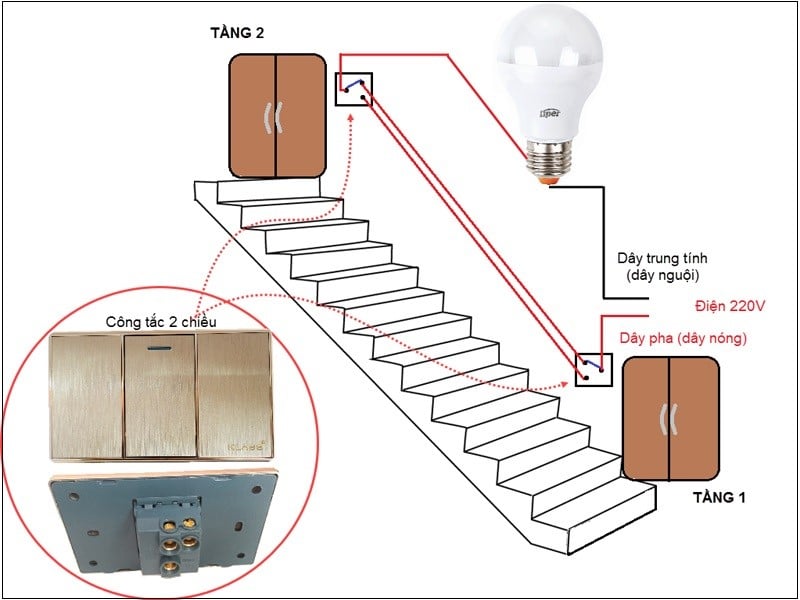

Công tắc đảo chiều truyền thống bằng cặp dây

Sơ đồ đấu nối công tắc cảm biến cầu thang Homegy.

Bước 4: Hoàn thiện lắp đặt

Đậy mặt kính vào thân công tắc. Sử dụng ốc kèm theo sản phẩm để bắt công tắc vào đế âm tường. Vặn ốc siết vừa đủ, đảm bảo công tắc gắn vào đế âm chắc chắn, mặt thân công tắc không cong vênh lệch vẹo. Nên kết hợp dùng livo để cân thăng bằng sau khi lắp đặt.

Sử dụng livo kiểm tra cân bằng sau khi lắp đặt.

Reset công tắc

Vị trí nút số 1 trên công tắc cảm biến cầu thang.

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên công tắc chuyển sang màu tím.

Bước 2: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 5 lần thì tất cả LED trên công tắc nháy 1 lần.

Bước 3: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 3 lần thì tất cả LED trên công tắc chuyển sang nháy nhanh liên tục, công tắc lúc này sẽ vào chế độ reset.

Trích đoạn hướng dẫn Reset công tắc cảm biến cầu thang Homegy.

Cấu hình & cài đặt sản phẩm

Bật phân quyền cài đặt

Mọi tính năng mô tả dưới đây đều cần phải bật phân quyền cài đặt và nhập vào mật khẩu đăng nhập để mở quyền cài đặt

Bật tính năng phân quyền cài đặt.

Sử dụng thiết bị

– Công tắc tích hợp cảm biến có 2 chế độ hoạt động: chế độ Auto và chế độ Manual.

Chế độ điều khiển bằng tay

– Công tắc hoạt động giống như công tắc cảm ứng thông thường điều khiển bằng cách chạm vào nút trên công tắc.

– Nếu tác động hạt 1 thì tải ra công tắc ở vị trí L1

– Nếu tác động hạt 2 thì tải ra công tắc ở vị trí L2

Chế độ điều khiển tự động

– Khi cài đặt khóa trẻ em trên công tắc cảm biến chuyển động bắt đầu hoạt động.

– Khi mắt cảm biến phát hiện chuyển động đèn cầu thang tự động bật sáng. Khi không còn chuyển động trong vùng phát hiện đèn cầu thang tự động tắt.

– Khi chuyển chế độ Auto ở nút 1 thì có chuyển động cảm biến sẽ tác động đến Relay ở vị trí L3.
– Khi chuyển chế độ Auto ở nút 2 thì có chuyển động cảm biến sẽ tác động đến Relay ở vị trí L4
– Khi đồng thời cả 2 nút chuyển sang chế độ Auto thì cảm biến sẽ tác động Relay ở vị trí L3,L4.

– Tốc độ chuyển động: Biển thị cho tốc độ di chuyển từ nhanh tới chậm (1->4)
– Độ nhạy: Biểu thị cho khoảng cách phát hiện thay đổi thân nhiệt (0% →100%)
– Độ trễ: Biểu thị thời gian tắt công tắc (30s → 255s)

Lưu ý lắp đặt:

*) Nguồn điện:

– Ngắt nguồn điện trước khi lắp đặt và bảo dưỡng.

– Sản phẩm hoạt động với điện áp xoay chiều danh định 220VaC, cấp đủ dây ” Nóng live” (L) và dây “Nguội- Neutral” (N).

–  Không lắp đặt thiết bị ở nơi có độ ẩm/nhiệt độ cao.
