Hướng Dẫn Sử Dụng Công Tắc Rèm Đơn – Rèm ngang Wifi

Video hướng dẫn sử dụng

Thông số kỹ thuật

Nguyên lý hoạt động của động cơ rèm

Thông thường sẽ có 2 loại động cơ rèm là: Động cơ rèm 3 dây và động cơ rèm 4 dây với nguyên lý hoạt động của động cơ như sau

• Với loại động cơ rèm 3 dây tín hiệu điều khiển tiếp điểm khô (Bao gồm Mở – Đóng – COM) có cơ chế hoạt động giống mô tả dưới đây.

Khi dây Mở chạm dây COM (Mở rèm)

Khi dây Đóng chạm dây COM (Đóng rèm)

Khi dây Dừng chạm dây COM (Dừng rèm) hoặc cũng có thể là chạm lại dây Mở/Đóng với dây COM một lần nữa để dừng rèm

• Với loại động cơ rèm 3 dây tín hiệu điều khiển tiếp điểm ướt (Bao gồm Mở – Đóng – COM) loại động cơ này có cơ chế giống với loại rèm 3 dây tín hiệu tiếp điểm khô như đã mô tả ở trên. Tuy nhiên loại cần lưu ý là dây COM sẽ có điện 220V, ta có thể xác định bằng bút điện, tuy nhiên cũng cần cẩn thận khi test dây tín hiệu của loại động cơ này

• Với loại động cơ rèm 4 dây tín hiệu điều khiển (Bao gồm Mở – Dừng – Đóng – COM) có cơ chế hoạt động giống mô tả dưới đây.

Khi dây Mở chạm dây COM (Mở rèm).

Khi dây Đóng chạm dây COM (Đóng rèm).

Khi dây Dừng chạm dây COM (Dừng rèm).

Khảo sát vị trí lắp đặt rèm

Thông thường tại nhà khách hàng sẽ lắp đặt loại rèm đơn (1 lớp rèm vài) hoặc rèm đôi (1 lớp rèm vải + 1 lớp rèm trắng). Và sau khi treo rèm lên thanh ray và khi rèm đang ở tình trạng mở hết cỡ thì lớp vải của rèm sẽ được gấp lại và hình thành các múi rèm (Như hình bên dưới).

Các múi vải được hình thành khi rèm mở hết cỡ.

• Thông thương để lắp được rèm đơn hay đôi ta cần có kích thước hộc rèm phù hợp để lắp đặt thanh ray và động cơ:
  Đối với rèm 1 lớp: Hộc rèm >= 20 cm.
  Đối với rèm 2 lớp: Hộc rèm >= 25 cm.
• Chiều dài thanh ray phải ≤5-6cm chiều dài của hộc rèm.

Ngoài ra còn một thông tin quan trọng mà kỹ thuật viên cần xác định rõ trước khi đặt rèm, đó là bi rèm (Bi 6, 7 hay 8). Bi rèm ở đây là độ dầy của một múi rèm khi mà rèm mở hết cỡ (VD: rèm bi 7, khi rèm mở hết cỡ, một múi rèm sẽ có độ dầy là 7cm). Và để tránh tình trạng là múi rèm quá dấy khiến cho trong quá trình chạy vải của rèm bị cọ vào nhau hoặc cọ vào tường sẽ khiến cho kẹt hành trình. Vậy nên tùy thuộc vào độ rộng hộc rèm và loại rèm được lắp (Rèm đơn hay rèm đôi) thì ta cần chọn loại bi rèm cho phù hợp.

Với các lưu ý như sau:

• Đối với rèm đơn: Sau khi rèm được mở hết cỡ thì 2 đầu múi vải rèm vấn phải cách 2 mép tường của hộc rèm tối thiểu là 1cm
• Đối với rèm đôi: Khi lắp loại này thông thường thanh ke của lớp rèm voan (rèm trắng) sẽ được bắn sát tường nhất có thể và ta chỉ cần đảm bảo là khi lớp rèm vải được mở hết cỡ, thì 2 đầu múi vải rèm vẫn còn cách mép tường và đầu ke của ray rèm còn lại một khoảng tối thiểu là 1-2cm. Đồng thời thanh ke rèm của lớp rèm vải sẽ có kích thước là rộng 8cm

Vậy nên ta sẽ có một số hình ảnh như bên dưới, để kỹ thuật biết được nên chọn loại bi nào cho phù hợp với hộc rèm tại công trình.

Rèm đơn bi 7 phù hợp với hộc rèm có kích thước >= 16cm.

Rèm đơn bi 8 phù hợp với hộc rèm có kích thước >= 18cm.

Rèm đôi bi 7 phù hợp với hộc rèm có kích thước >= 25cm.

Rèm đơn bi 7 phù hợp với hộc rèm có kích thước >= 27cm.

Hướng dẫn lắp đặt

Tại vị trí đế âm cho công tắc rèm đôi và hộc rèm để lắp động cơ cần đảm bảo
+ Dây nguồn 220V AC cho công tắc rèm đơn.
+ Dây nguồn 220V AC cho động cơ.

Bước 1: Khảo sát hạ tầng đế âm

Công tắc chỉ phù hợp với âm tường đơn (không sử dụng đế âm tường đôi) và đảm bảo khoảng cách tối thiểu giữa các đế âm tường là 25mm (Nếu đế âm để sát hoặc quá gần sẽ gặp hiện tượng không ốp được mặt kính).

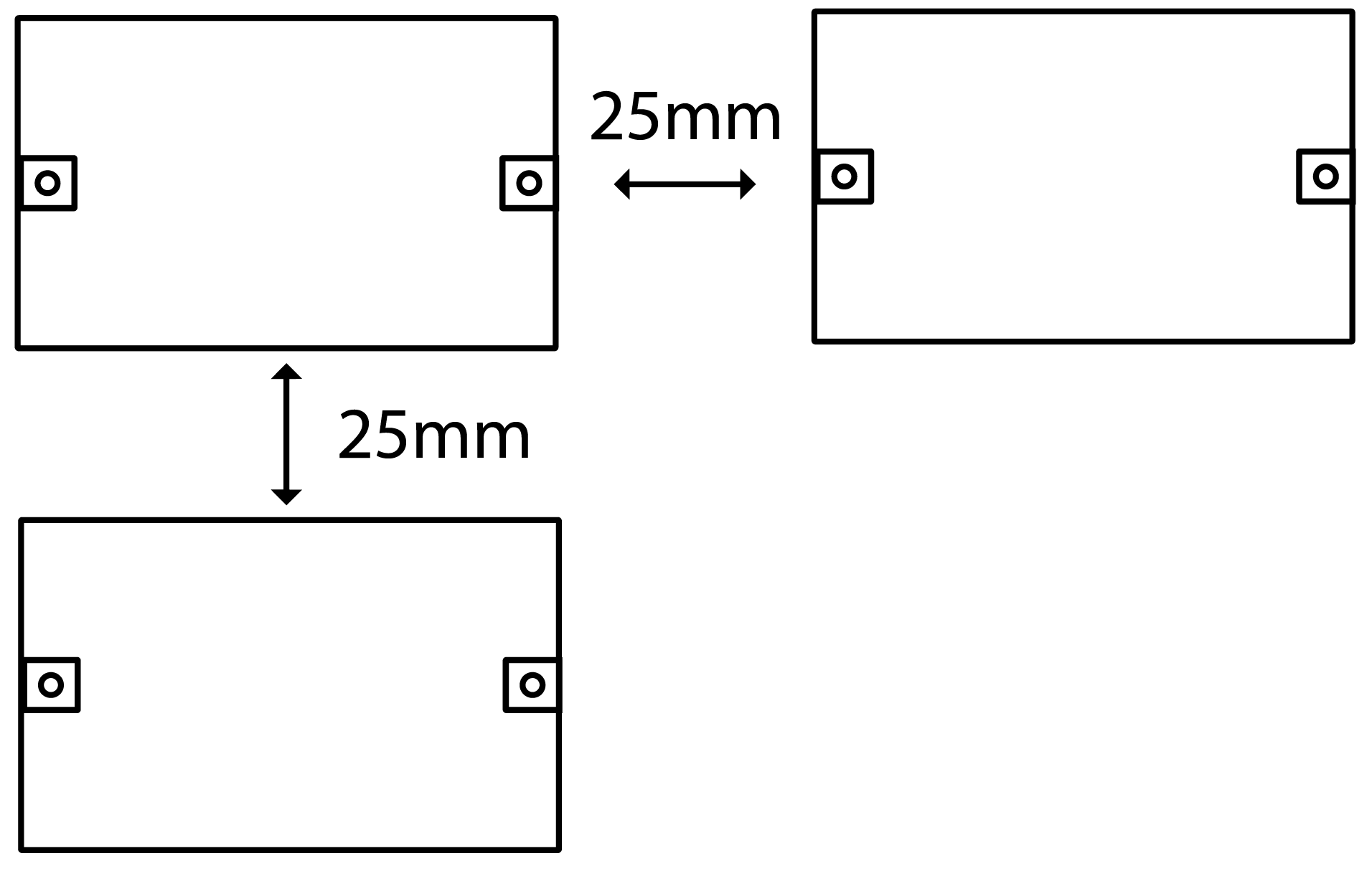

Khoảng cách giữa các đế âm tối thiểu là 25mm.

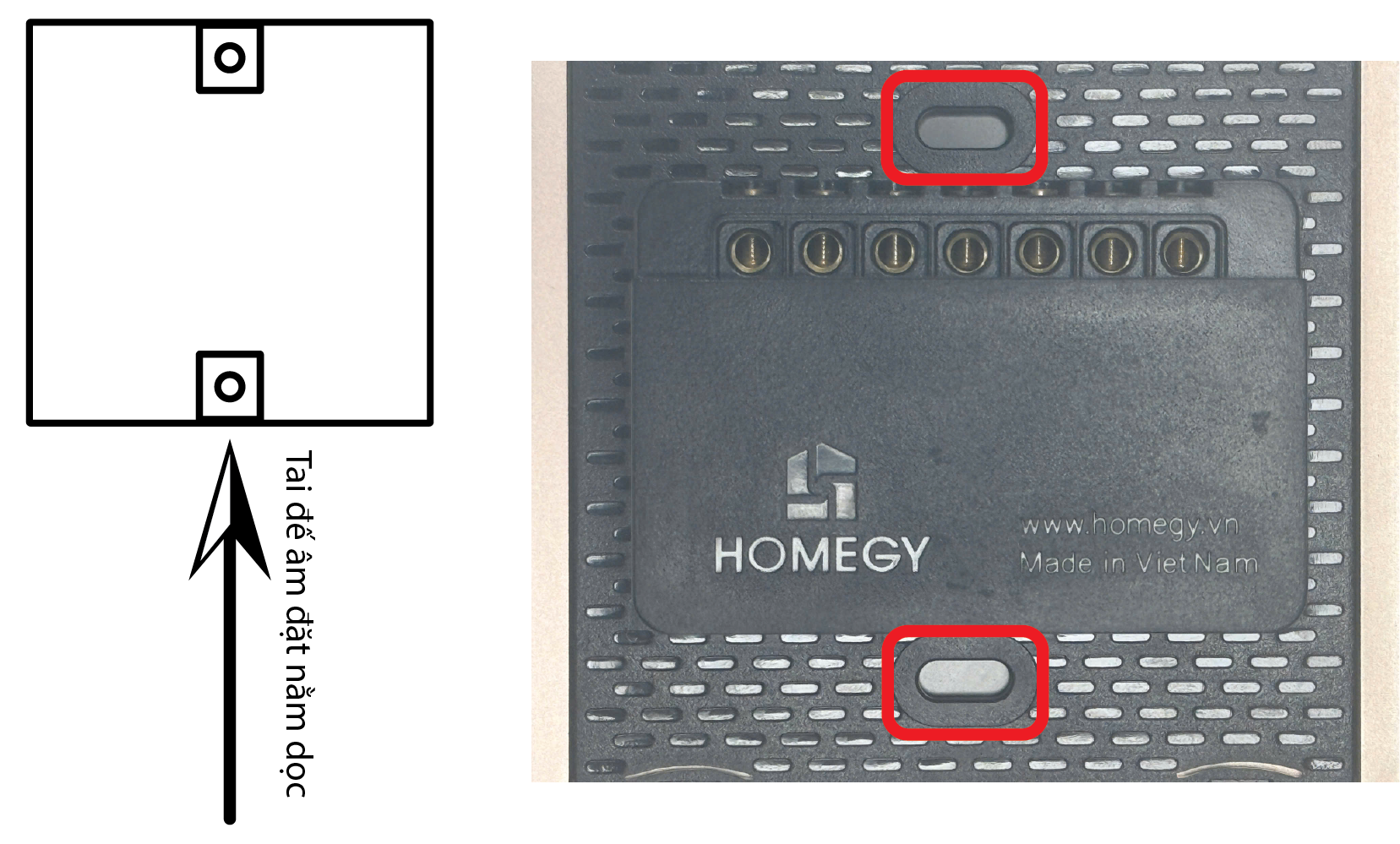

Ngoài ra khi chôn đế âm cho công tắc vuông, ta cần lưu ý phải chôn để tai đế âm đặt nằm dọc, do với phiên bản công tắc vuông vị trí bắt vít cho cho tắc vuông được thiết kế dọc

Công tắc vuông cần bắt tai dọc.

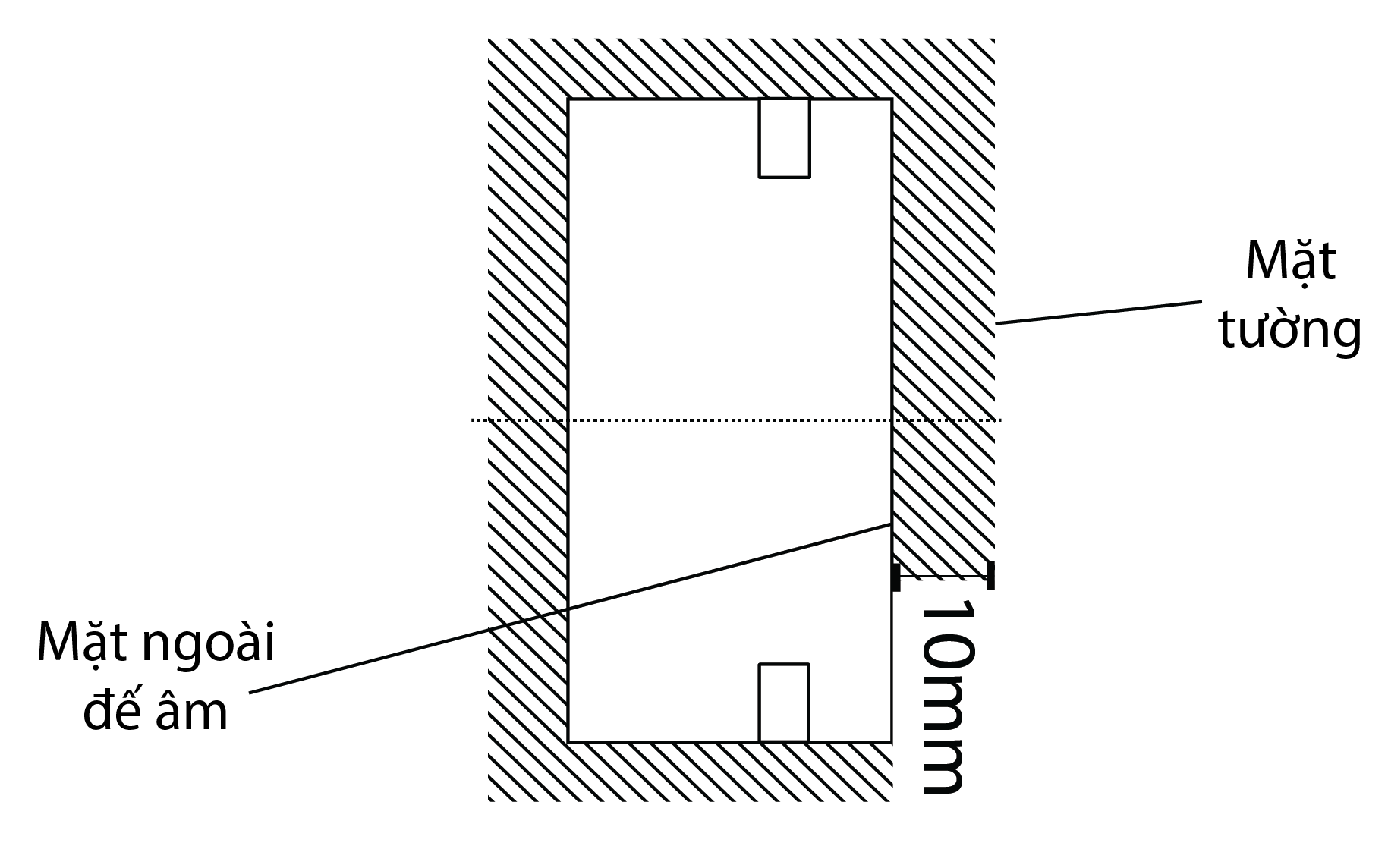

Đảm bảo khoảng cách tối thiểu giữa mặt ngoài đế âm tường sâu hơn so với bề mặt tường 10mm.

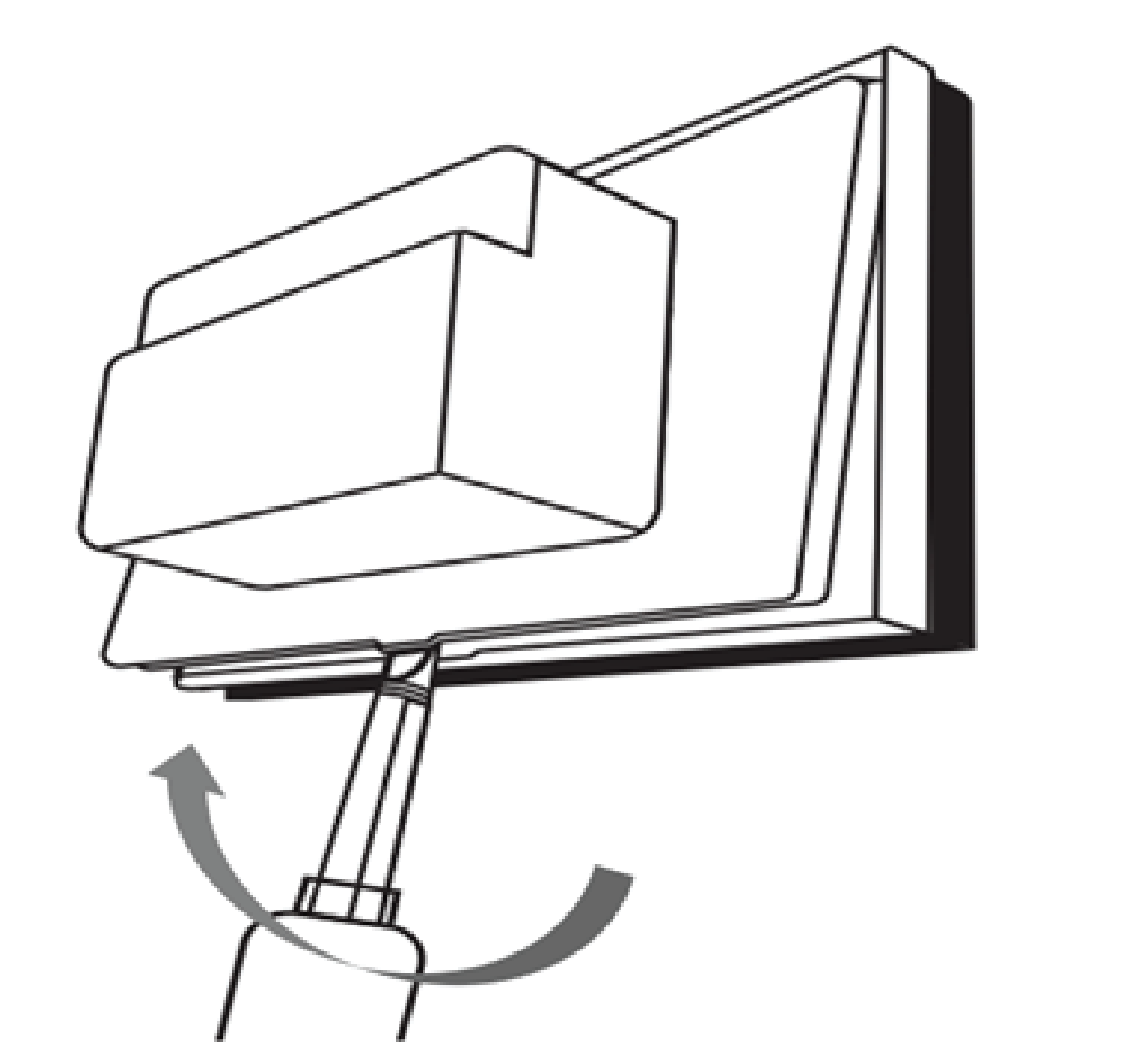

Bước 2: Tháo mặt kính công tắc

Sử dụng tua vít 2 cạnh đặt vào lỗ ở cạnh dưới của công tắc, bẩy nhẹ mặt kính và phần đế âm của công tắc sẽ rời ra.

Bước 3: Đấu nối công tắc.

Tuốt một đoạn dây điện có chiều dài 8-10mm bấm đầu cos để đưa vào lỗ vít đồng trên công tắc

Dây điện sử dụng có kích thước tiết diện vào khoảng 0,5-2mm

Cấp nguồn 220V AC vào 2 vị trí L (dây lửa), N (dây mát) trên công tắc

Đưa dây nối vào ô đấu nối trên công tắc. Vặn ốc siết vừa đủ, đảm bảo kết nối dây và công tắc chắc chắn.

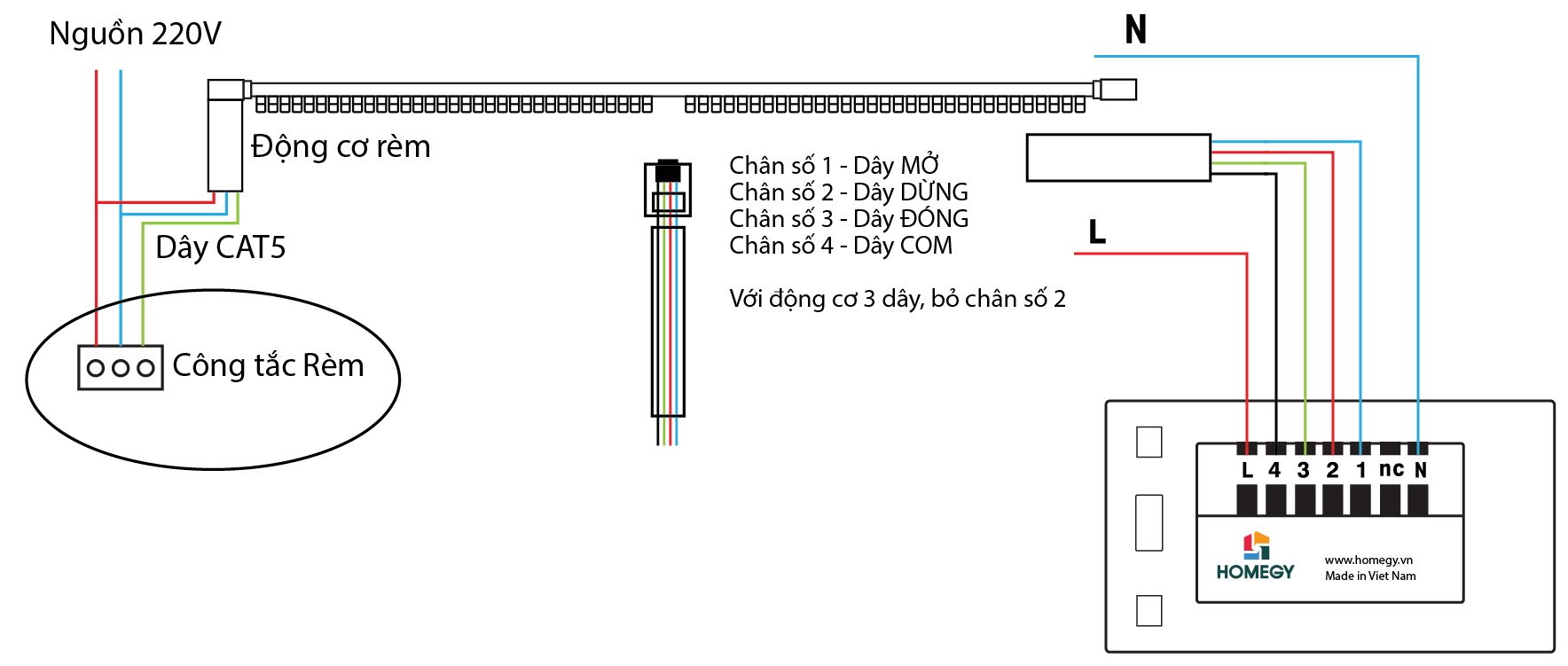

Sơ đồ đấu nối công tắc rèm đơn Homegy.

Bước 4: Hoàn thiện lắp đặt

Đậy mặt kính vào thân công tắc. Sử dụng ốc kèm theo sản phẩm để bắt công tắc vào đế âm tường. Vặn ốc siết vừa đủ, đảm bảo công tắc gắn vào đế âm chắc chắn, mặt thân công tắc không cong vênh lệch vẹo. Nên kết hợp dùng livo để cân thăng bằng sau khi lắp đặt.

Sử dụng livo kiểm tra cân bằng sau khi lắp đặt.

Reset công tắc

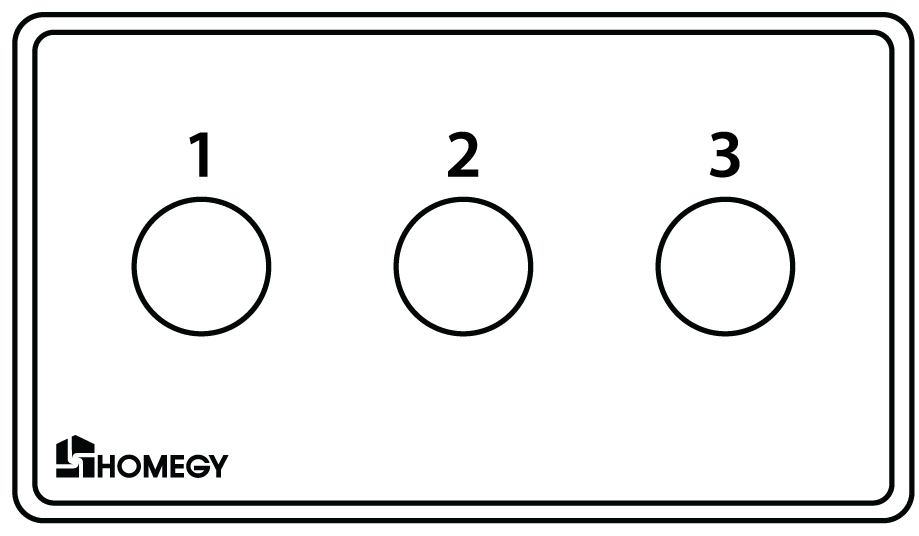

Vị trí nút số 1 trên công tắc rèm đơn

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên công tắc chuyển sang màu tím.

Bước 2: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 5 lần thì tất cả LED trên công tắc nháy 1 lần.

Bước 3: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 3 lần thì tất cả LED trên công tắc chuyển sang nháy nhanh liên tục, công tắc lúc này sẽ vào chế độ reset.

Cấu hình & cài đặt sản phẩm

Bật phân quyền cài đặt

Mọi tính năng mô tả dưới đây đều cần phải bật phân quyền cài đặt và nhập vào mật khẩu đăng nhập để mở quyền cài đặt

Bật tính năng phân quyền cài đặt.

Gia nhập mạng cho thiết bị

Bước 1: Thực hiện Reset dưới thiết bị và bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Ấn vào biểu tượng dấu + ở góc trên bên phải màn hình -> Chọn “Thêm thiết bị WIFI” -> Nhập tên WiFI và mật khẩu WiFi-> Chọn “Quét thiết bị” Rồi đợi cho đến khi đèn Led trên công tắc ngừng nháy, sau đó hiển thị biểu tượng công tắc trên màn hình-> Chọn “Xong” . Như vậy là đã thêm thiết bị thành công.

Cho thiết bị gia nhập mạng trên App.

Chọn loại thiết bị cho công tắc để hiển thị cho trực quan

Bước 1: Thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc và nhấn vào tên thiết bị -> Ấn chọn “Loại thiết bị”-> Chọn ” Module/ Rèm ngang”.

Chọn loại thiết bị cho công tắc.

Chọn Module/ Rèm ngang.

Cài đặt thời gian đóng hoặc mở

Bước 1: Thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc và nhấn vào tên thiết bị -> Ấn chọn “Điều khiển“.

Bước 3 : Chọn biểu tượng ““góc bên phải màn hình -> Chọn ” Thời gian đóng hoặc mở”-> Sau đó kéo thanh thời gian để cài đặt thời gian và chọn ” Đồng ý”.

Xóa thiết bị

Bước 1:  Thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc và nhấn vào tên thiết bị -> Ấn chọn “Xóa thiết bị”. Sau khi xóa thiết bị công tắc sẽ bị xóa khỏi mạng WIFI và Led nháy ở chế độ đang tìm kiếm mạng.

Xóa thiết bị.

Khóa trẻ em ngay trên công tắc

Công tắc Wifi không có tính năng khóa trẻ em, tính năng này chỉ có trên công tắc Bluetooth…

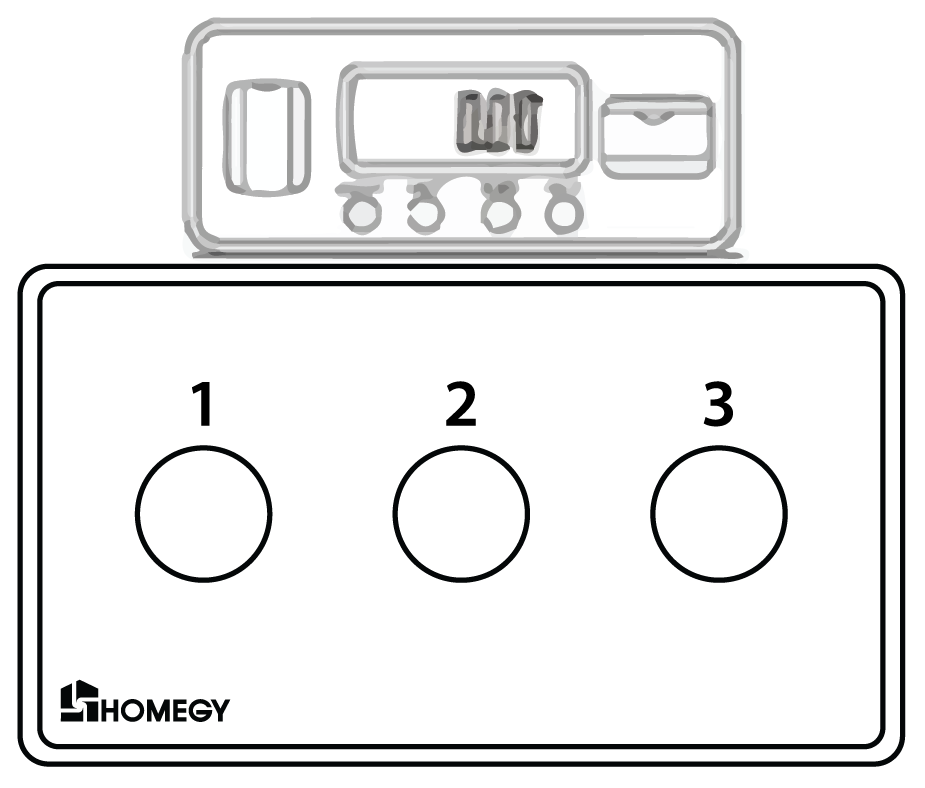

Thay đổi cường độ sáng đèn Led

Dưới đây là các bước để người dùng có thể thay đổi cường độ sáng đèn Led ngay bên dưới thiết bị.

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên công tắc chuyển sang màu tím.

Bước 2: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 5 lần thì tất cả LED trên công tắc nháy 1 lần.

Bước 3: Trong vòng 5 giây, nhấn nhanh phím 1 thêm 1 lần nữa để vào chế độ thay đổi cường độ sáng Led, sau bước này tất cả các đèn Led trên công tắc chuyển sang màu xanh

Bước 4: Tiếp tục ấn vào nút số 1, tuy nhiên lúc này mỗi một lần ấn sẽ là một lần thay đổi cường độ sáng Led (Với 3 mức: Sáng yếu – Sáng vừa – Sáng mạnh (mặc định))

Sau khi cài đặt xong, nếu người dùng không có thao tác gì thêm thì sau 10 giây thiết bị sẽ tự động thoát khỏi chế độ cài đặt.

Chuyển chế độ rèm 3 dây, 4 dây

Dưới đây là các bước để người dùng có thể chuyển chế độ rèm ngay bên dưới thiết bị.

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên công tắc chuyển sang màu tím.

Bước 2: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 5 lần thì tất cả LED trên công tắc nháy 1 lần.

Bước 3: Trong vòng 5 giây, nhấn nhanh phím 1 thêm 2 lần nữa để vào chế độ cài đặt, sau bước này sẽ chỉ còn Led trên nút số 1 sáng,

Bước 4: Lúc này người dùng tiếp tục nhấn vào nút số 1 đề chuyển chế độ cho công tắc

Đèn Led sáng xanh – Chế độ 3 dây

Đèn Led sáng đỏ – Chế độ 4 dây

Sau khi cài đặt xong, nếu người dùng không có thao tác gì thêm thì sau 10 giây thiết bị sẽ tự động thoát khỏi chế độ cài đặt.
