Hướng Dẫn Sử Dụng Công Tắc Cảm Ứng Wifi

Video hướng dẫn sử dụng

Thông số kỹ thuật Công tắc thông minh WIFI

Bảo hành	36 tháng ( Với lỗi từ nhà sản xuất)
Dải điện áp làm việc	100÷250V AC, 50Hz/60Hz
Công suất tải thuần trở tối đa	700W/ Kênh (công tắc thường) và 3000W/ Kênh (công tắc công suất cao)
Công suất tải đèn LED tối đa	150W/ Kênh (công tắc thường) và 300W/ Kênh (công tắc công suất cao)
Tổng công suất tải	< 2800W (công tắc thường) và < 4000W (công tắc công suất cao)
Công suất không tải	<0.5W
Kết nối	Wifi 2,4Ghz
Chíp quản lý nguồn	Power Intergrations (Mỹ)
Ngõ ra	Tiếp điểm Relay
Vật liệu	Mặt kính cường lực 2.5D Thân vỏ nhựa PC chống cháy V2 Viền nhôm CNC nguyên khối, Anode hóa và phun cát mịn tương đương các dòng điện thoại cao cấp
Màu kính	Đen / Trắng
Dải độ ẩm hoạt động	0 ÷ 95% RH
Dải nhiệt độ hoạt động	-10 ÷ 55 °C
Số lần tắt bật	100,000 lần
Tính năng	Tính năng khóa trẻ em Tính năng điều chỉnh độ sáng đèn nền Lựa chọn được tính năng giữ trạng thái khi mất điện và có điện lại Kịch bản lưu trên thiết bị, có thể hoạt động độc lập không cần internet, không cần Bộ điều khiển trung tâm
Kích thước	Hình vuông 95x95x33 (mm) Hình chữ nhật 122x80x33 (mm)

Hướng dẫn lắp đặt

Bước 1: Khảo sát hạ tầng đế âm

Công tắc chỉ phù hợp với âm tường đơn (không sử dụng đế âm tường đôi) và đảm bảo khoảng cách tối thiểu giữa các đế âm tường là 25mm (Nếu đế âm để sát hoặc quá gần sẽ gặp hiện tượng không ốp được mặt kính).

Khoảng cách giữa các đế âm tối thiểu là 25mm.

Ngoài ra khi chôn đế âm cho công tắc vuông, ta cần lưu ý phải chôn để tai đế âm đặt nằm dọc, do với phiên bản công tắc vuông vị trí bắt vít cho cho tắc vuông được thiết kế dọc

Công tắc vuông cần bắt tai dọc.

Đảm bảo khoảng cách tối thiểu giữa mặt ngoài đế âm tường sâu hơn so với bề mặt tường 10mm.

Bước 2: Tháo mặt kính

Sử dụng tua vít 2 cạnh đặt vào lỗ ở cạnh dưới của công tắc, bẩy nhẹ mặt kính và phần đế âm của công tắc sẽ rời ra.

Bước 3: Đấu nối công tắc.

Tuốt một đoạn dây điện có chiều dài 8-10mm bấm đầu cos để đưa vào lỗ vít đồng trên công tắc

Dây điện sử dụng có kích thước tiết diện vào khoảng 0,5-2mm

Sơ đồ đấu nối công tắc

Đưa dây vào vị trí đấu nối vào ô đấu nối trên công tắc. Vặn ốc siết vừa đủ, đảm bảo kết nối dây và công tắc chắc chắn.
Cấp nguồn 220V AC vào 2 vị trí L,N và các dây tải ra các vị trí L1,L2,L3,L4 tương ứng ở mặt sau công tắc

Đối với các phiên bản công tắc công suất cao từ thời điểm Tháng 4/2025 sẽ mặc định tất cả các các đầu ra trên công tắc đều có thể đấu được tải công suất cao (Tuy nhiên vẫn cần lưu ý là tổng công suất trên toàn bộ các tải phải <4000W)

Còn với các phiên ban công tắc cũ thì với phiên bản công suất cao ta chỉ có thể đấu tải công suất lớn vào cổng L1.

Sơ đồ đấu nối với công tắc công suất cao phiên bản cũ

Bước 4: Hoàn thiện lắp đặt

Đậy mặt nhựa vào thân công tắc. Sử dụng ốc kèm theo sản phẩm để bắt công tắc vào đế âm tường. Vặn ốc siết vừa đủ, đảm bảo công tắc gắn vào đế âm chắc chắn, mặt thân công tắc không cong vênh lệch vẹo.
Nên kết hợp dùng livo để cân thăng bằng sau khi lắp đặt.

Lưu ý lắp đặt:

Nguồn điện:
– Ngắt nguồn điện trước khi lắp đặt và bảo dưỡng.
– Sản phẩm hoạt động với điện áp xoay chiều danh định 220VaC, cấp đủ dây “N nóng live” (L) và dây “Nguội – Neutral” (N).
– Không lắp đặt thiết bị ở nơi có độ ẩm/nhiệt độ cao.

Reset công tắc

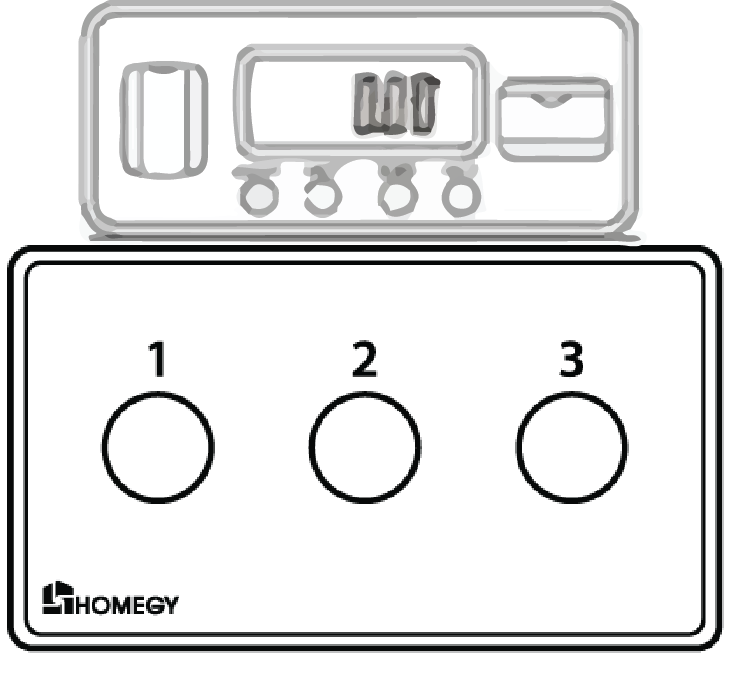

Vị trí nút số 1 trên công tắc thông minh.

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên phím công tắc chuyển thành màu tím thì nhả ra.

Bước 2: Trong vòng 5 giây, nhấn phím 1 liên tục 5 lần thì tất cả LED màu tím trên phím công tắc, bật 1 lần.

Bước 3: Trong vòng 5 giây, nhấn phím 1 liên tục 3 làn thì tất cả các LED màu tím trên phím công tắc nháy nhanh liên tục, công tắc vào chế độ reset.

Cấu hình & cài đặt sản phẩm

Bật phân quyền cài đặt

Mọi tính năng mô tả dưới đây đều cần phải bật phân quyền cài đặt và nhập vào mật khẩu đăng nhập để mở quyền cài đặt

Bật tính năng phân quyền cài đặt.

Gia nhập mạng cho thiết bị

Bước 1: Thực hiện Reset dưới thiết bị và bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Ấn vào biểu tượng dấu + ở góc trên bên phải màn hình -> Chọn “Thêm thiết bị WIFI” -> Nhập tên WiFI và mật khẩu WiFi-> Chọn “Quét thiết bị” Rồi đợi cho đến khi đèn Led trên công tắc ngừng nháy, sau đó hiển thị biểu tượng công tắc trên màn hình-> Chọn “Xong” . Như vậy là đã thêm thiết bị thành công.

Cho thiết bị gia nhập mạng trên App.

Thiết bị gia nhập mạng thành công.

Tạo nhóm liên động mềm

Bước 1: Thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên

Bước 2: Người dùng vào mục “Tạo liên động mềm” -> Chọn “Công tắc WIFI” -> Sau đó tích chọn các hạt trên các công tắc cần liên động với nhau -> Ấn “Lưu”.

Tạo nhóm liên động mềm WIFI mới.

Khóa trẻ em ngay trên công tắc

Công tắc Wifi không có tính năng khóa trẻ em, tính năng này chỉ có trên công tắc Bluetooth…

Xóa thiết bị

Bước 1: Thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc và nhấn vào tên thiết bị -> Ấn chọn “Xóa thiết bị”. Sau khi xóa thiết bị công tắc sẽ bị xóa khỏi mạng WIFI và Led nháy ở chế độ đang tìm kiếm mạng.

Xóa thiết bị.
