Hướng dẫn sử dụng Công Tắc Cơ Thông Minh BLE.

Video hướng dẫn sử dụng

Thông số kỹ thuật

Bảo hành	36 tháng (Với lỗi từ nhà sản xuất)
Điện áp làm việc	220V AC/50Hz÷60Hz
Công suất tải thuần trở tối đa	700W/ Kênh (công tắc thường) và 3000W/ Kênh (công tắc công suất cao)
Công suất tải đèn LED tối đa	150W/ Kênh (công tắc thường) và 300W/ Kênh (công tắc công suất cao)
Tổng công suất tải	< 2800W (công tắc thường) và < 4000W (công tắc công suất cao)
Công suất không tải	<0.5W
Chuẩn truyền thông	Bluetooth Mesh
Chíp quản lý nguồn	Power Intergrations (Mỹ)
Ngõ ra	Tiếp điểm Relay
Vật liệu	Thân vỏ nhựa PC chống cháy Công nghệ Nano xử lý bề mặt, chống bám bụi, chống bám vân tay (Đối với phiên bản công tắc cao cấp).
Màu sắc công tắc	Ghi/Trắng
Độ ẩm hoạt động tối đa	95% RH
Nhiệt độ hoạt động	-10 đến 55 độ C
Số lần bật/tắt	100,000 lần
Kích thước	Hình vuông 86x86x30 (mm)
Tính năng	Khóa trẻ em, cài giữ trạng thái thiết bị sau mỗi lần mất điện, cài đặt timer tự động bật/tắt, kịch bản cục bộ lưu dưới thiết bị hoạt động ngay cả khi không có HC hay mạng Internet Nút nhấn đa điểm (Đối với phiên bản công tắc cao cấp).

Hướng dẫn lắp đặt

Trích đoạn hướng dẫn lắp đặt

Bước 1: Khảo sát hạ tầng đế âm

Công tắc cơ của Homegy được thiết kế với kích thước vỏ bằng với các loại công tắc cơ và đế âm vuông truyền thống. Thế nên công tắc của Homegy có thể lắp đặt ngay cả trên các vị trí đế âm vuông đặt sát nhau hoặc đế âm đôi.

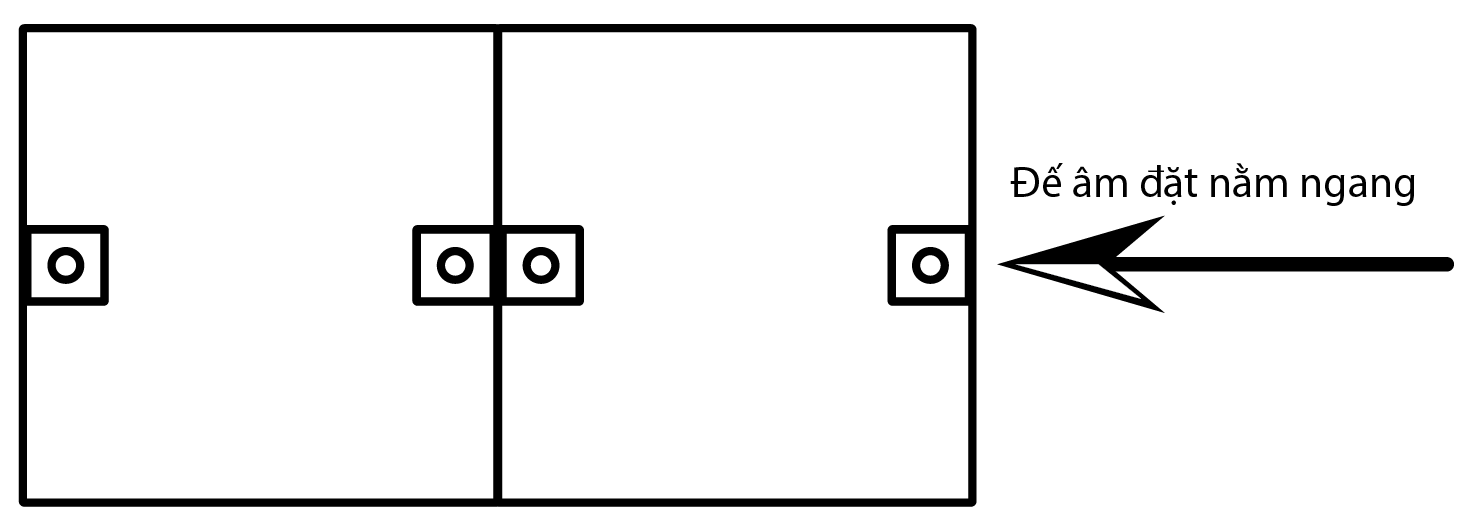

Ngoài ra khi chôn đế âm cho công tắc cơ ta để đế âm nằm ngang theo đúng kiểu truyền thống, khác với công tắc cảm ứng vuông, khi chôn đế âm ta cần đặt đế nằm dọc

Công tắc có thể lắp đặt ở các vị trí đế âm vuông đôi hoặc đặt sát nhau.

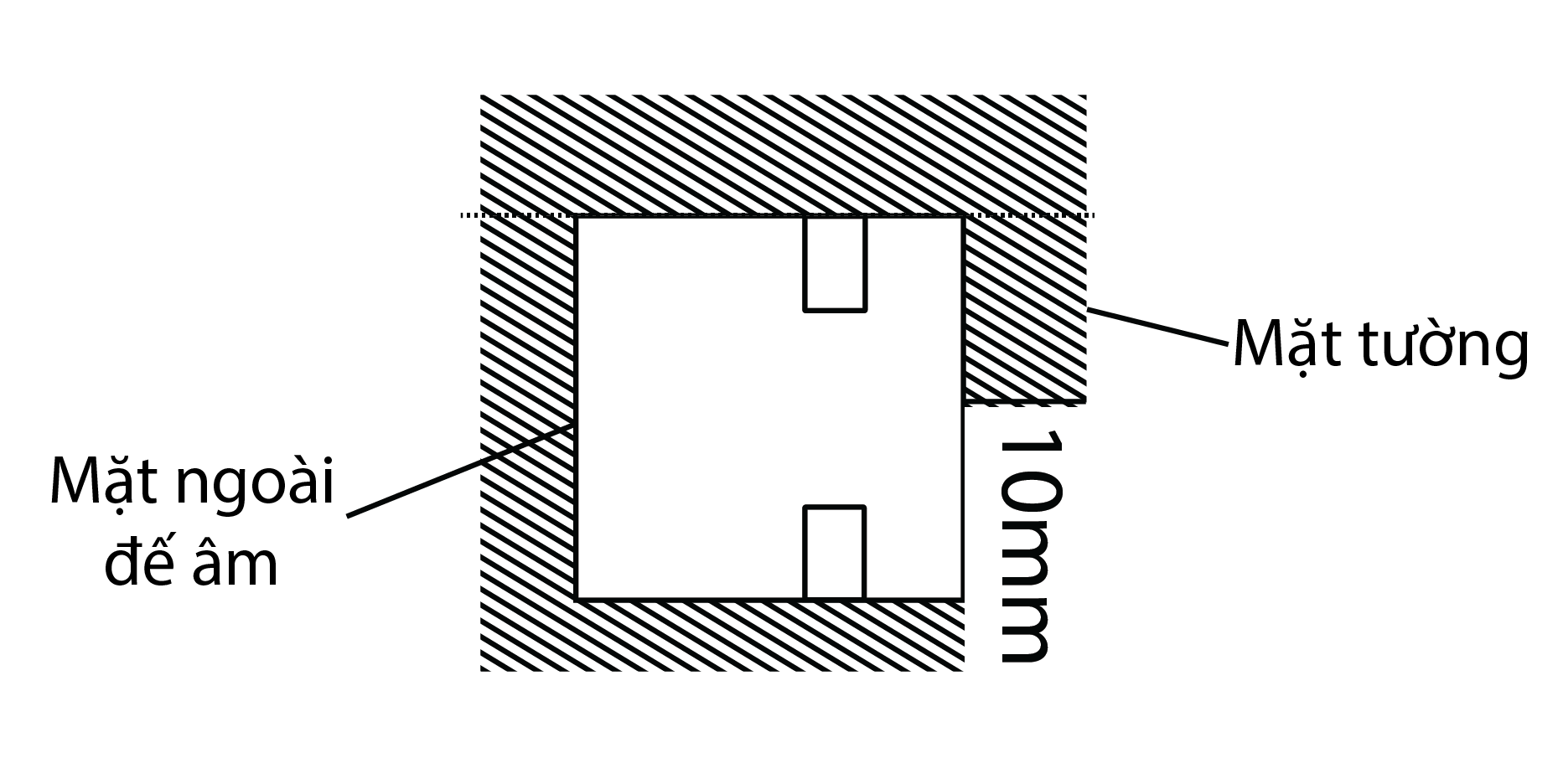

Đảm bảo khoảng cách tối thiểu giữa mặt ngoài đế âm sâu hơn với bề mặt tường 10mm.

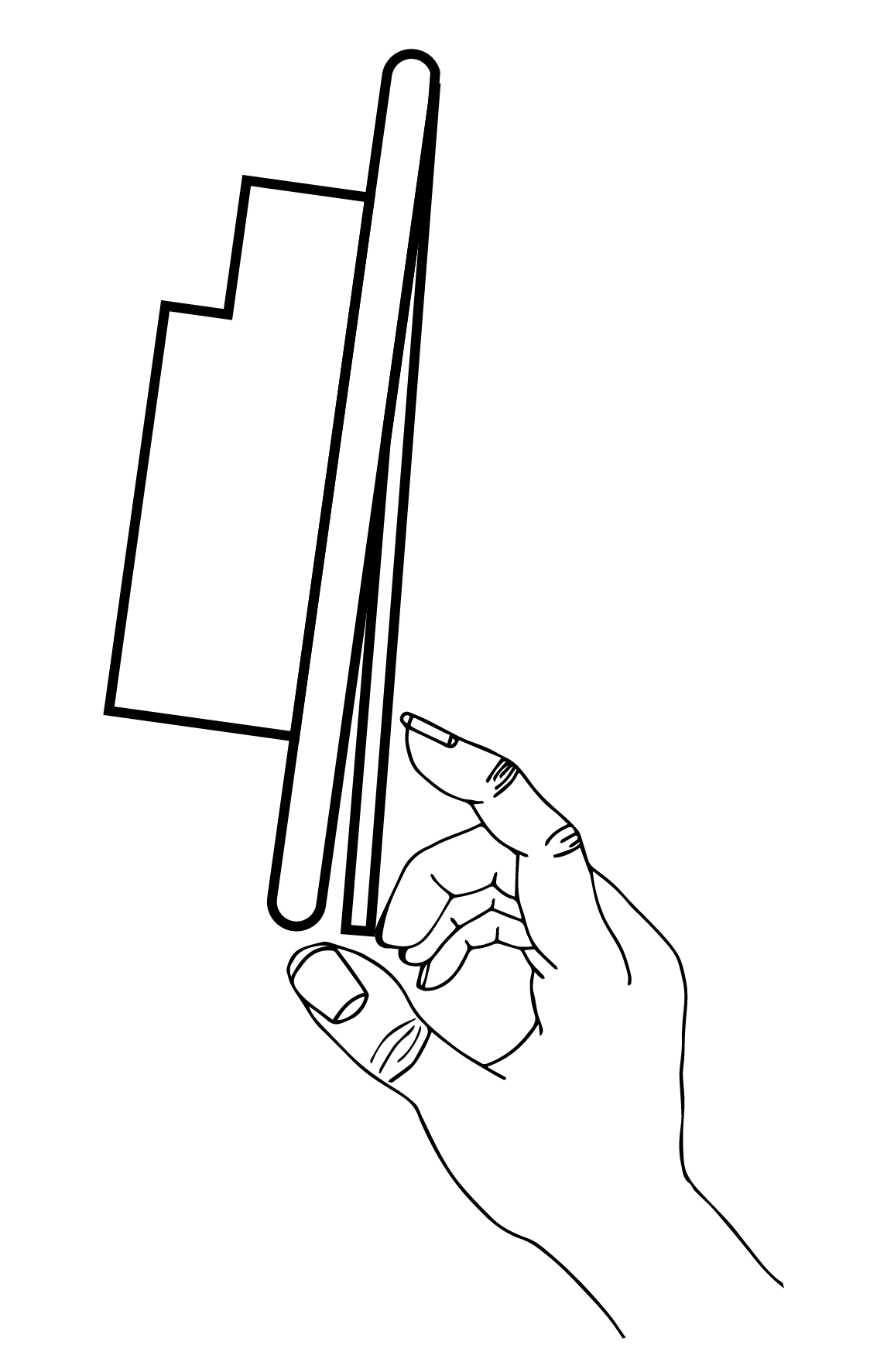

Bước 2: Tháo mặt nhựa công tắc.

Sử dụng tay đặt vào khe giữa mặt công tắc và thân công tắc, bẩy nhẹ phần mặt nhựa và phần thân của công tắc sẽ rời ra.

Bước 3: Đấu nối công tắc.

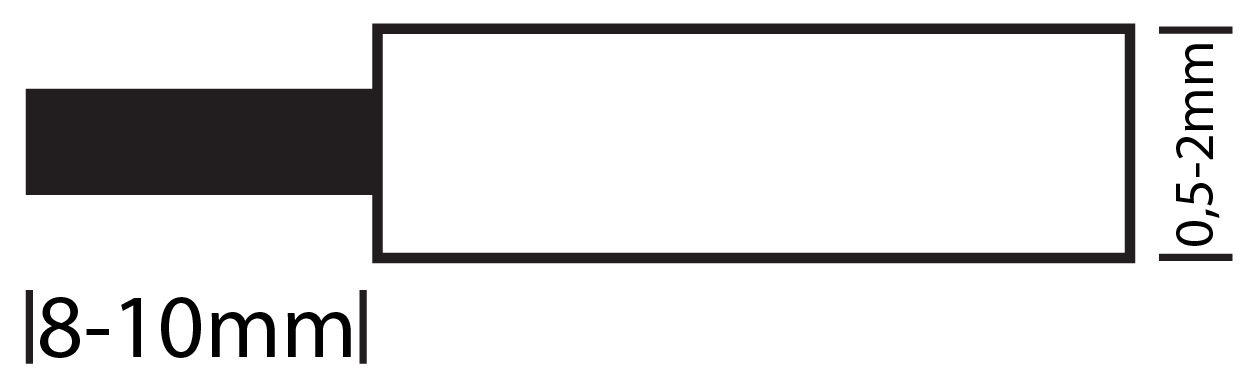

Tuốt một đoạn dây điện có chiều dài 8-10mm bấm đầu cos để đưa vào lỗ vít đồng trên công tắc

Dây điện sử dụng có kích thước tiết diện vào khoảng 0,5-2mm

Cấp nguồn 220V AC vào 2 vị trí L (dây lửa), N (dây mát) trên công tắc

Các dây tải ra đấu vào các vị trí L1, L2, L3 tương ứng

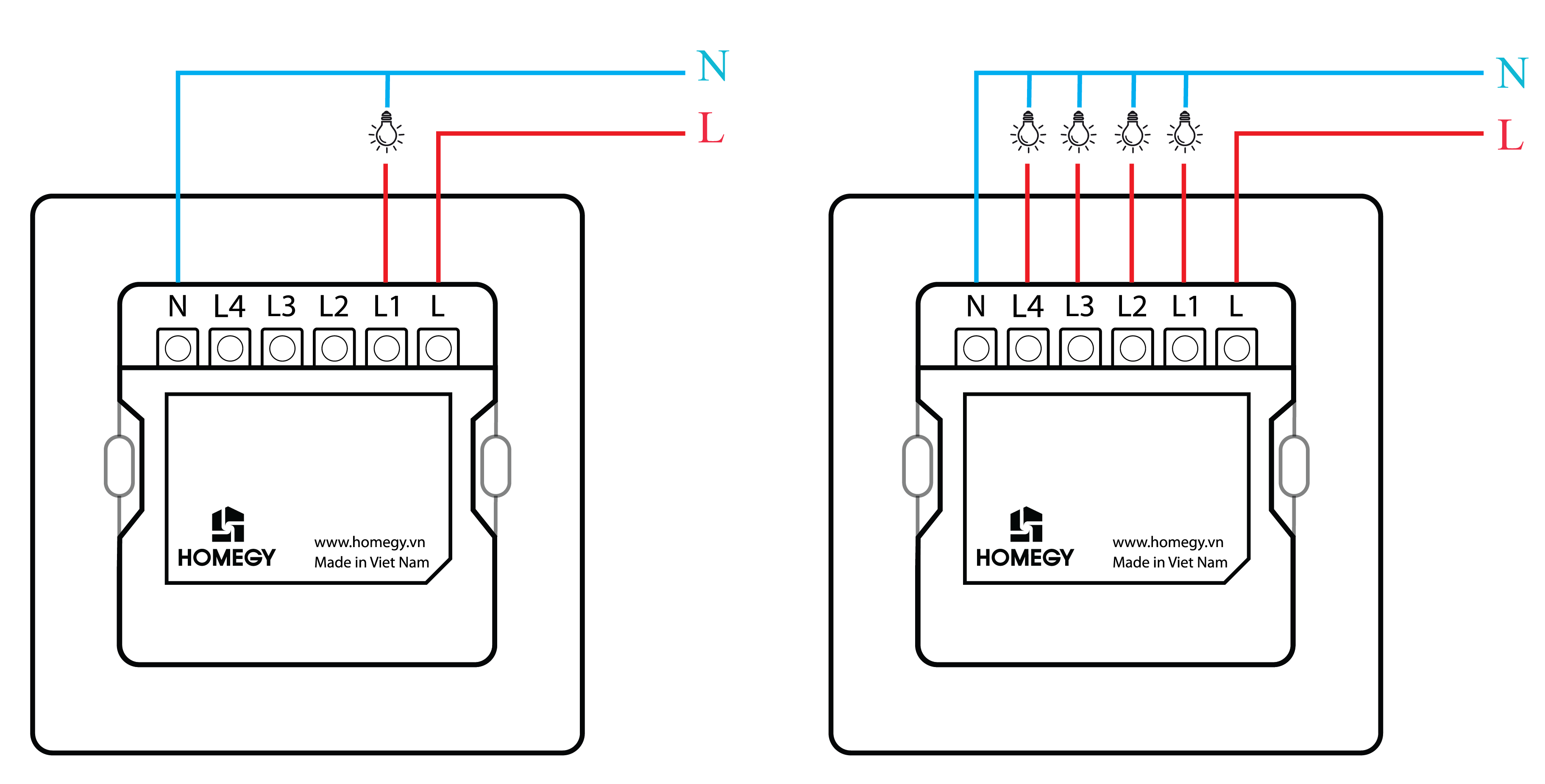

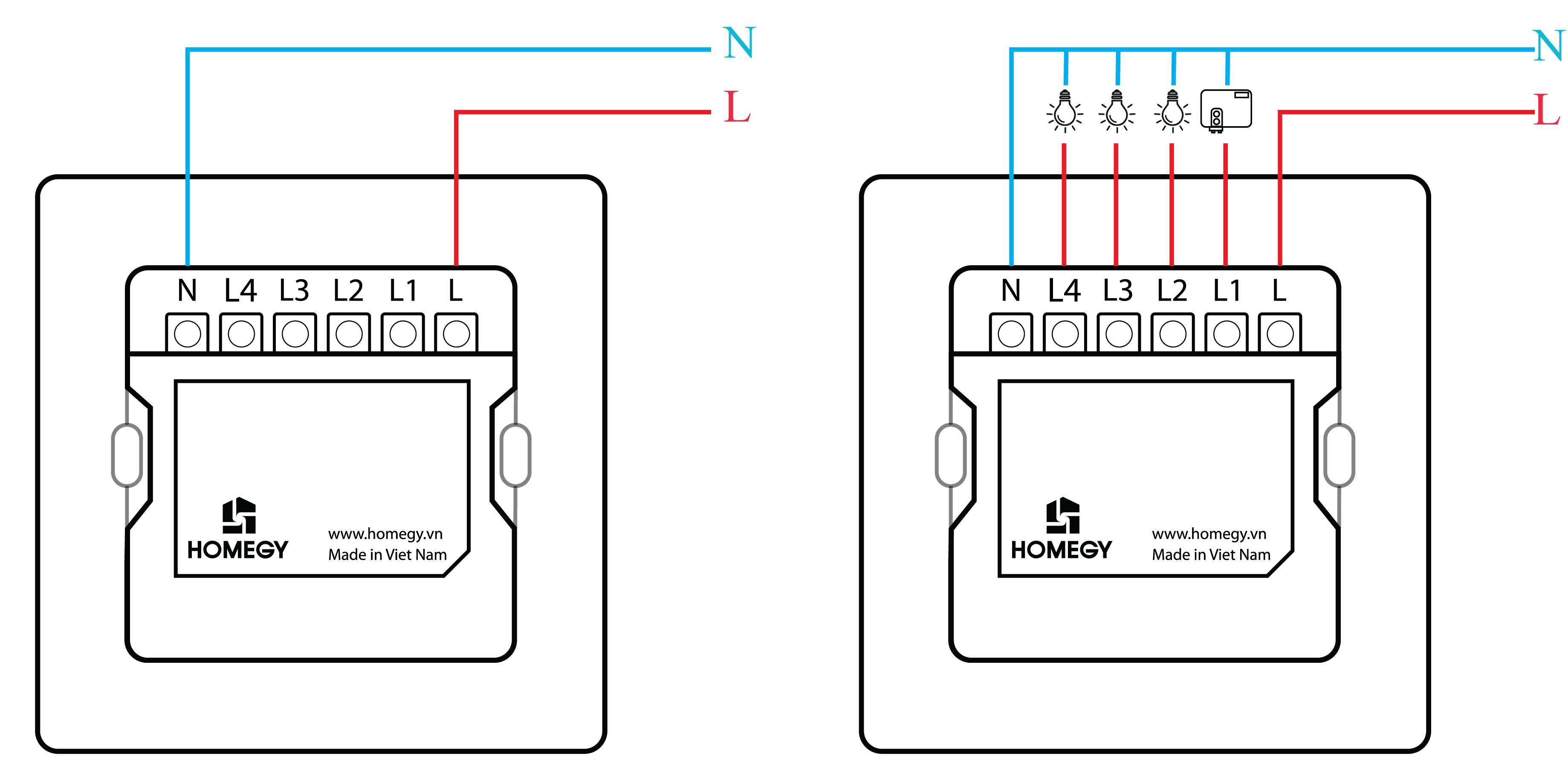

Sơ đồ đấu nối với công tắc

Đối với các phiên bản công tắc công suất cao từ thời điểm Tháng 4/2025 sẽ mặc định tất cả các các đầu ra trên công tắc đều có thể đấu được tải công suất cao (Tuy nhiên vẫn cần lưu ý là tổng công suất trên toàn bộ các tải phải <4000W)

Còn với các phiên ban công tắc cũ thì với phiên bản công suất cao ta chỉ có thể đấu tải công suất lớn vào cổng L1.

Sơ đồ đấu nối với công tắc công suất cao phiên bản cũ.

Bước 4: Hoàn thiện lắp đặt

Đậy mặt nhựa vào thân công tắc. Sử dụng ốc kèm theo sản phẩm để bắt công tắc vào đế âm tường. Vặn ốc siết vừa đủ, đảm bảo công tắc gắn vào đế âm chắc chắn, mặt thân công tắc không cong vênh lệch vẹo.
Nên kết hợp dùng livo để cân thăng bằng sau khi lắp đặt

Reset công tắc

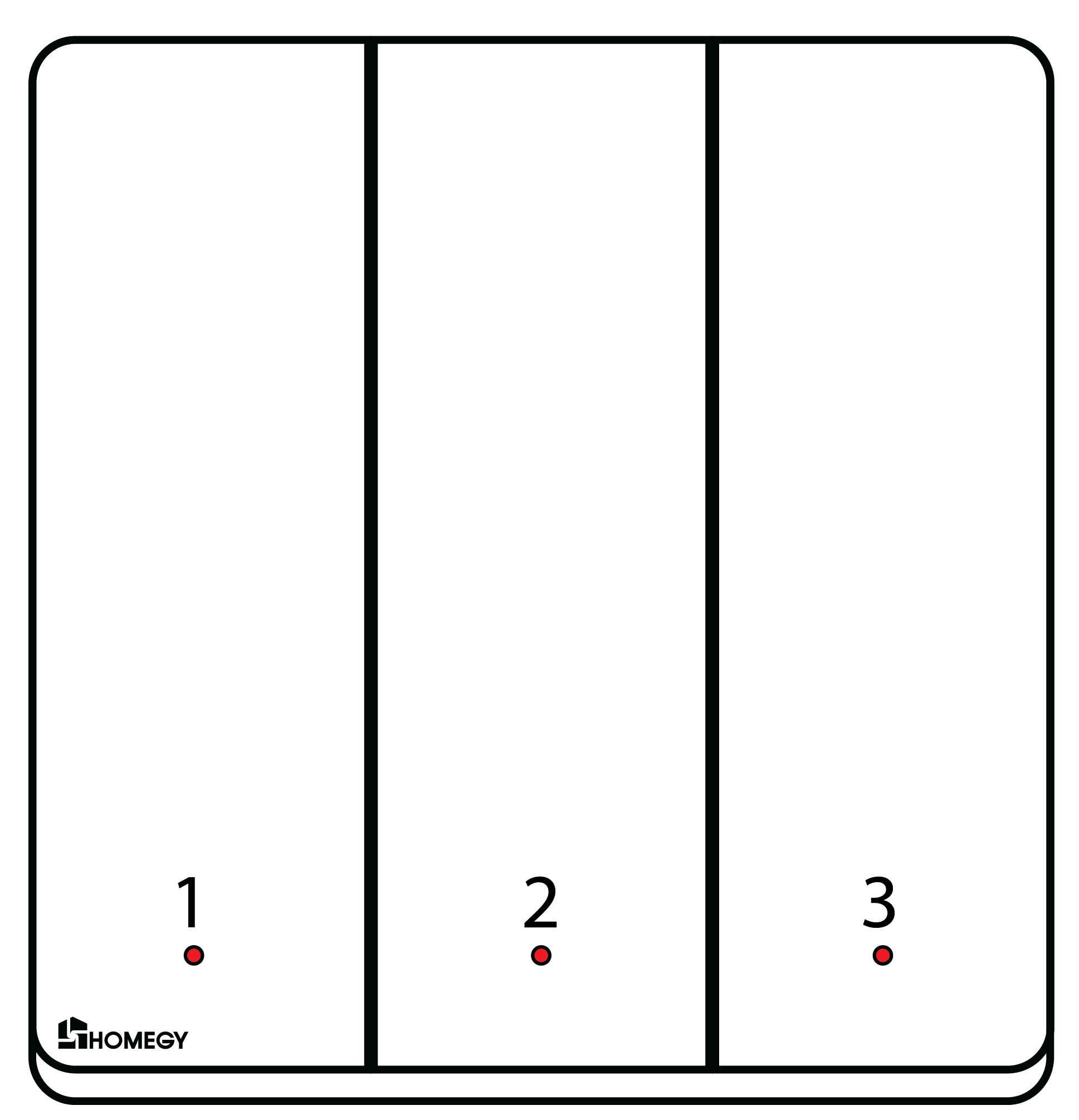

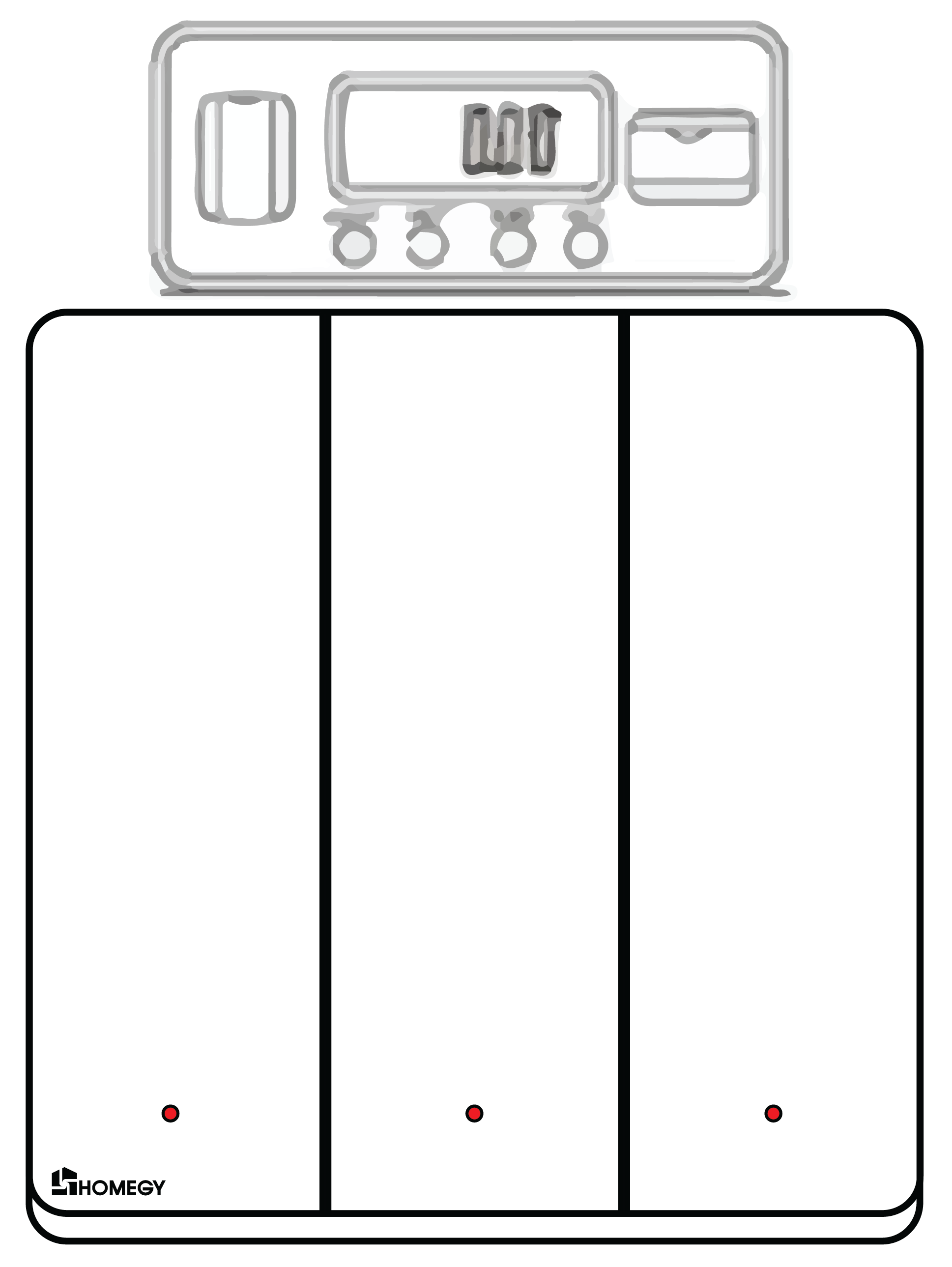

Vị trí nút số 1 trên công tắc cơ.

Bước 1: Giữ nút số 1 cho đến khi tất cả LED trên phím công tắc nhấp nháy nhanh thì nhả tay ra.

Bước 2: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 5 lần thì tất cả LED trên phím công tắc chuyển sang nháy chậm.

Bước 3: Trong vòng 5 giây, nhấn nhanh phím 1 liên tục 3 lần thì tất cả LED trên phím công tắc nháy nhanh liên tục, công tắc lúc này sẽ vào chế độ reset.

Trích đoạn hướng dẫn Reset công tắc cơ Homegy.

Cấu hình & cài đặt sản phẩm

Bật phân quyền cài đặt

Mọi tính năng mô tả dưới đây đều cần phải bật phân quyền cài đặt và nhập vào mật khẩu đăng nhập để mở quyền cài đặt

Bật tính năng phân quyền cài đặt.

Gia nhập mạng cho thiết bị

Trích đoạn hướng dẫn gia nhập mạng BLE cho thiết bị.

Bước 1: Kỹ thuật viên thực hiện Reset dưới thiết bị và bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Ấn vào biểu tượng dấu + ở góc trên bên phải màn hình -> Chọn “Thêm thiết bị BLE” -> Rồi đợi cho đến khi đèn Led trên công tắc cơ ngừng nháy, sau đó hiển thị biểu tượng công tắc cơ trên màn hình. Như vậy là đã thêm thiết bị thành công.

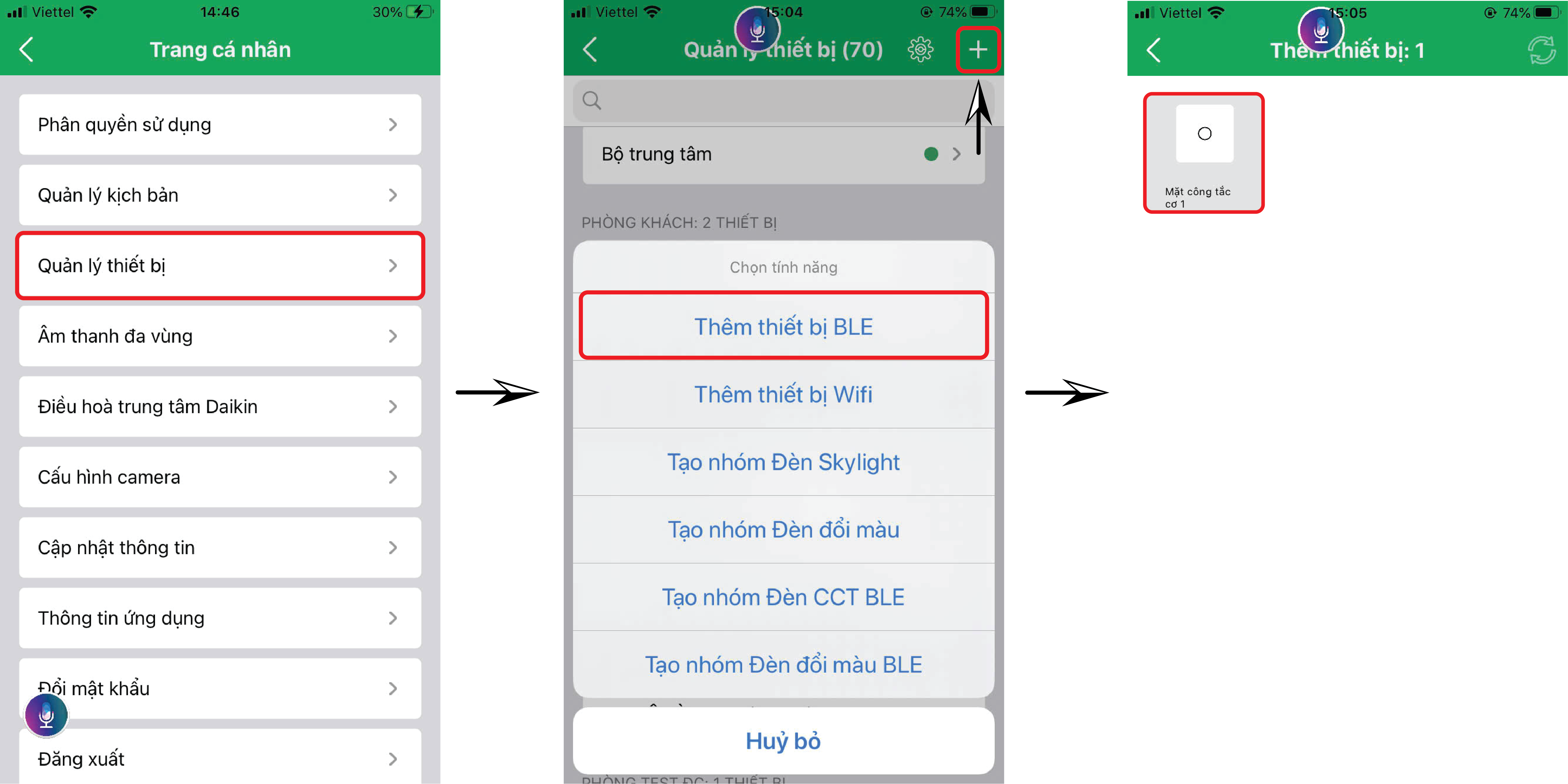

Cho thiết bị gia nhập mạng trên App.

Tạo nhóm liên động mềm

Trích đoạn hướng dẫn tạo nhóm liên động mềm BLE.

Một số lưu ý trước khi cài đặt nhóm liên động mềm.

Không ghép liên động cho các hạt nằm trên cùng một công tắc.

Khi tạo liên động mềm cần đảm bảo HC và các hạt công tắc BLE cần phải đang online, để dữ liệu cấu hình có thể lưu dưới thiết bị

Tính năng liên động mềm, khi cài đặt thì cần HC. Tuy nhiên sau khi cài đặt tính năng liên động vẫn hoạt động bình thường kể cả khi không có HC hay trong nhà mất kế nối mạng Internet.

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Tạo liên động mềm” -> Chọn “Công tắc BLE” -> Sau đó tích chọn các hạt trên các công tắc cần liên động với nhau -> Ấn “Lưu” -> Đặt tên cho nhóm liên động -> Nhấn “Đồng ý”.

Tạo nhóm liên động mềm BLE mới.

Bước 3: Lúc này khi vào mục “Quản lý thiết bị” ta sẽ thấy xuất hiện nhóm liên động với tên như vừa đặt, kỹ thuật có thể ấn vào để xóa hoặc chỉnh sửa nội dung đã cài đặt

Chỉnh sửa tên và nội dung nhóm liên động.

Lưu trạng thái trên thiết bị

Trích đoạn hướng dẫn lưu trạng thái trên thiết bị.

Mỗi khi khởi động lại nguồn cho công tắc thì mặc định các tải đầu ra sẽ ở trạng thái Tắt, trong trường hợp người dùng cần thiết bị tải đầu về đúng với trạng thái trước khi mất điện thì ta có thể sử dụng tính năng “Lưu trạng thái thiết bị”.

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

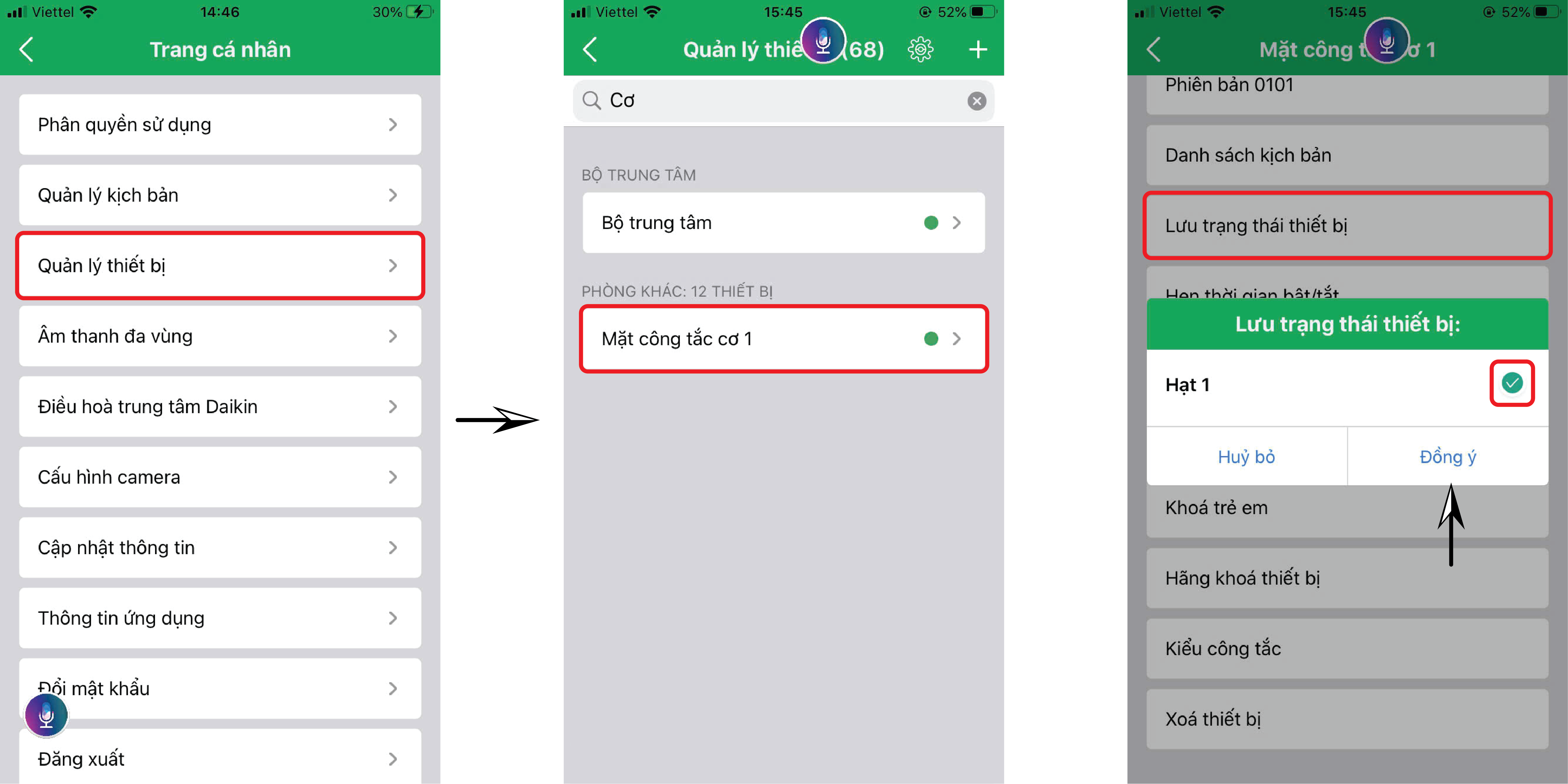

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc cơ và nhấn vào tên thiết bị -> Ấn chọn “Lưu trạng thái thiết bị” -> Tích chọn hạt cần lưu trạng thái sau đó nhấn “Đồng ý”.

Cài đặt lưu trạng thái thiết bị.

Hẹn thời gian (Timer) tự động Bật/Tắt

Trích đoạn hướng dẫn hẹn thời gian (Timer) tự động Bật/Tắt.

Một số thiết bị đặc biệt trong nhà (VD: Bình nóng lạnh, đèn sưởi…) cần có tính năng tự động Bật/Tắt sau khi được thay đổi (VD: Bình nóng lạnh tự động tắt sau 15p nếu được bật lên). Kỹ thuật viên có thể cài đặt thời gian timer tự động Bật/Tắt trên thiết bị

Tính năng này khi cài đặt cần có HC, tuy nhiên sau đó tính năng sẽ chạy bình thường ngay cả khi không có HC hay nhà mất kết nối mạng Internet

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc cơ và nhấn vào tên thiết bị -> Ấn chọn “Hẹn thời gian tự động Bật/Tắt” -> Ấn chọn vào hạt công tắc cần cài tự động -> Tích chọn trạng thái thiết bị (Tự động Bật hay Tắt), rồi kéo thanh thời gian để cài thời gian tự động Bật/Tắt cho thiết bị -> Nhấn “Đồng ý” rồi “Lưu”.

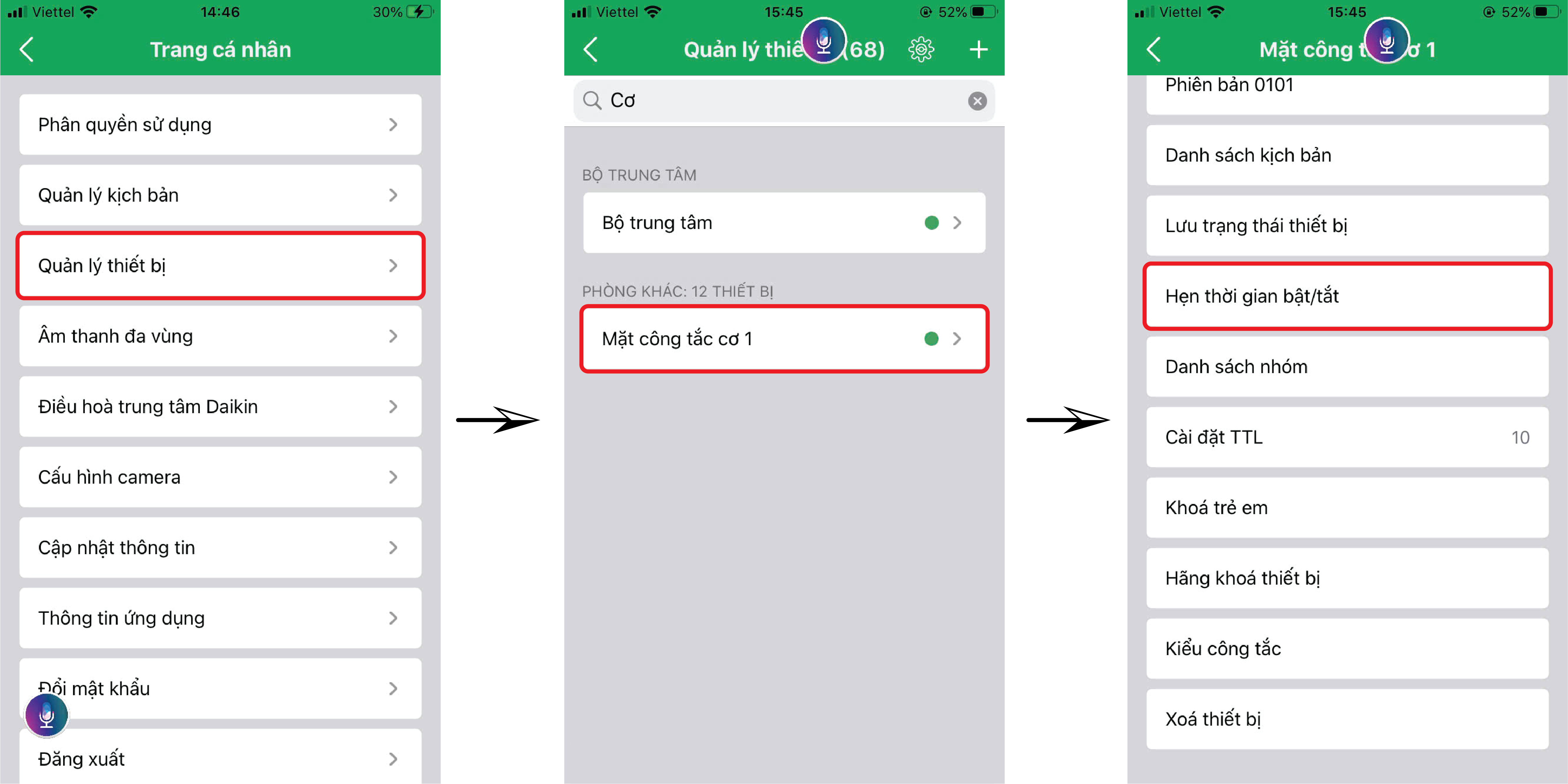

Vào cài đặt hẹn giờ Bật/Tắt

Cài ngưỡng thời gian tự động Bật/Tắt

Khóa trẻ em

Trích đoạn hướng dẫn khóa trẻ em.

Một số vị trí đặc biệt trong nhà không muốn trẻ em vào và bật/tắt các tải đầu ra, người dùng có thể bật tính năng “Khóa trẻ em” ở trên App

Sau khi khóa trẻ em người dùng sẽ không thể điều khiển thông qua nút công tắc cơ, tuy nhiên vẫn sẽ điều khiển được thiết bị thông qua App.

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

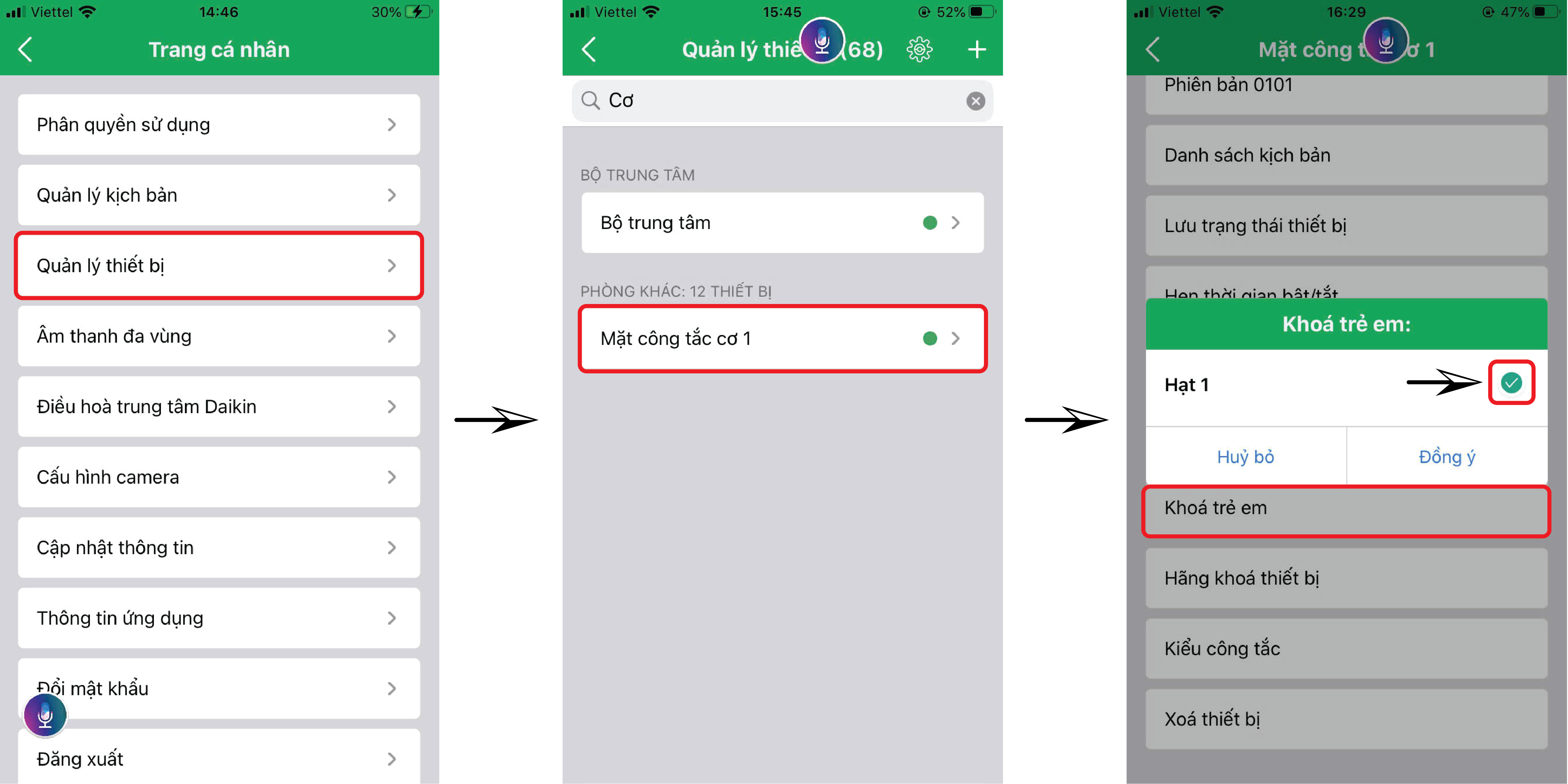

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc cơ và nhấn vào tên thiết bị -> Ấn chọn “Khóa trẻ em” -> Ấn chọn vào hạt công tắc cần khóa -> Tích chọn nhấn “Đồng ý” rồi “Lưu”.

Khóa trẻ em trên từng nút công tắc.

Khóa trẻ em ngay trên công tắc

Bước 1: Giữ tay vào nút công tắc muốn khóa (hoặc mở khóa) cho đến khi tất cả LED trên nút công tắc nhấp nháy nhanh liên tục thì thả tay

Bước 2: Trong vòng 5 giây tiếp theo, tiếp tục nhấn nhanh vào nút muốn khóa (hoặc mở khóa) 3 lần thì tất cả LED trên công tắc sẽ chuyển trạng thái tắt/bật 1 lần, lúc này nút trên công tắc được khóa (hoặc mở khóa) thành công.

Các bước ở trên yêu cầu được thực hiện liên tục. Nếu không thực hiện đúng các bước, công tắc sẽ trở về trạng thái ban đầu trước khi thao tác.

Kiểu công tắc

Trích đoạn hướng dẫn cài đặt kiểu công tắc

Các hạt trên công tắc cơ của Homegy có 2 chế độ điều khiển là Nhấn giữ & Nhấn nhả.

Nhấn giữ: Khi ở chế độ này công tắc sẽ giống với nút chuông, nghĩa là sau mỗi lần thả tay khỏi nút công tắc thì tải đầu ra sẽ mặc định ở trạng thái tắt, còn khi nhấn giữ vào nút công tắc thì tải đầu ra sẽ giữ ở trạng thái bật.

Nhấn nhả: Khi ở chế độ này mỗi một lần nhấn vào nút công tắc rồi nhả tay thì tải đầu ra sẽ đảo trạng thái.

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

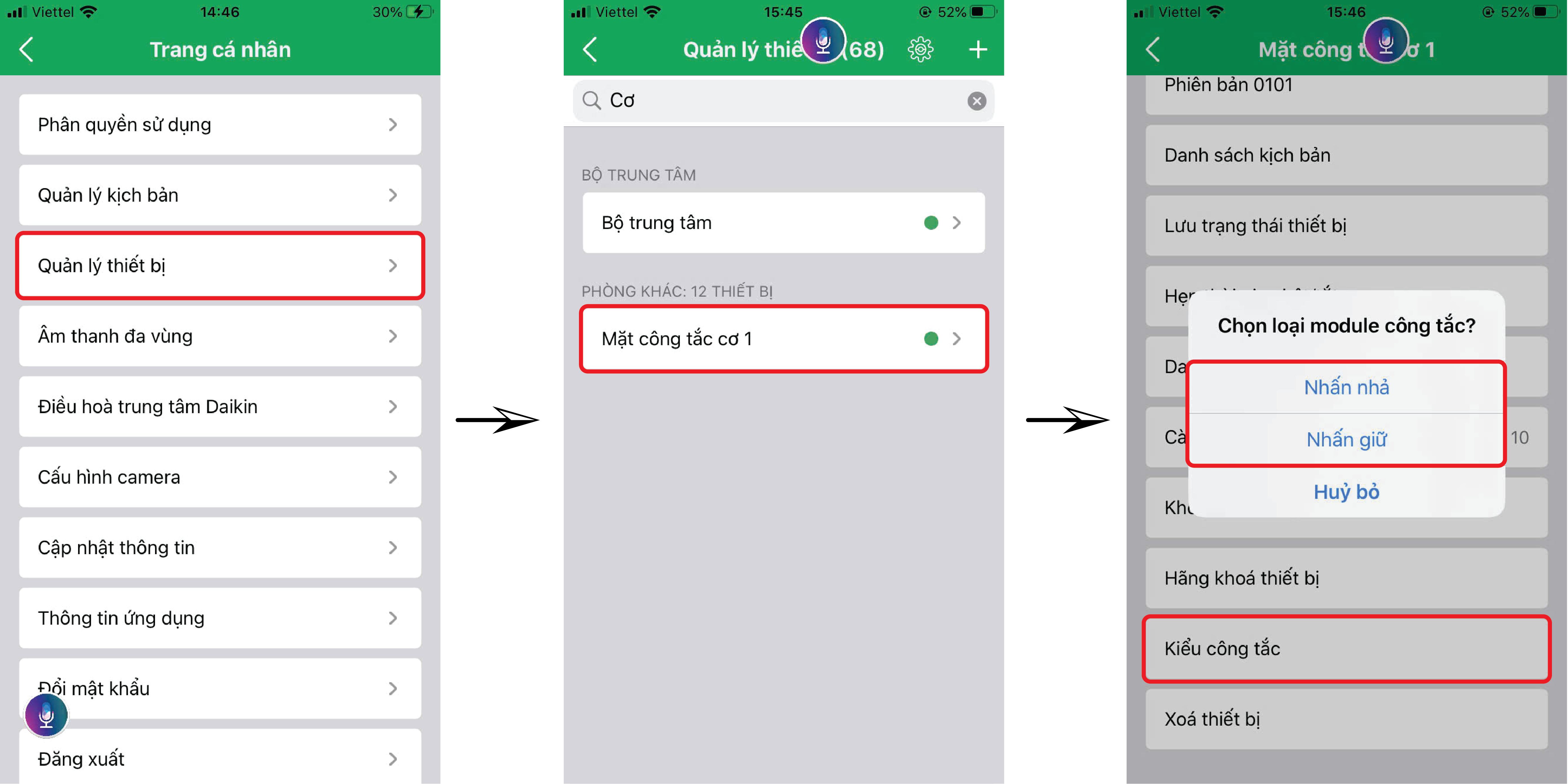

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc cơ và nhấn vào tên thiết bị -> Ấn chọn “Kiểu công tắc” -> Lựa chọn chế “Nhấn giữ/Nhấn nhả”.

Chọn chế độ “Nhấn giữ/Nhấn nhả”.

Tạo kịch bản cục bộ/trung tâm

Trích đoạn hướng dẫn tạo kịch bản với công tắc cơ

Cũng như công tắc cảm ứng người dùng có thẻ cài đặt công tắc cơ vào trong kịch bản với một số ứng dụng như.

Chuyển công tắc sang chế độ nhấn giữ, sau đó cài công tắc làm điều kiện đầu vào để kích hoạt các kịch bản trong nhà (Về nhà, Ra ngoài…).
Điều khiển tải đầu ra của công tắc thông qua IR Voice (Với kịch bản cục bộ)
…. Cùng với nhiều ứng dụng khác.

Kỹ thuật viên tham khảo việc cài đặt kịch bản với công tắc cơ thông qua video trên.

Xóa thiết bị

Bước 1: Kỹ thuật viên thực hiện bật phân quyền cài đặt như các bước hướng dẫn ở trên.

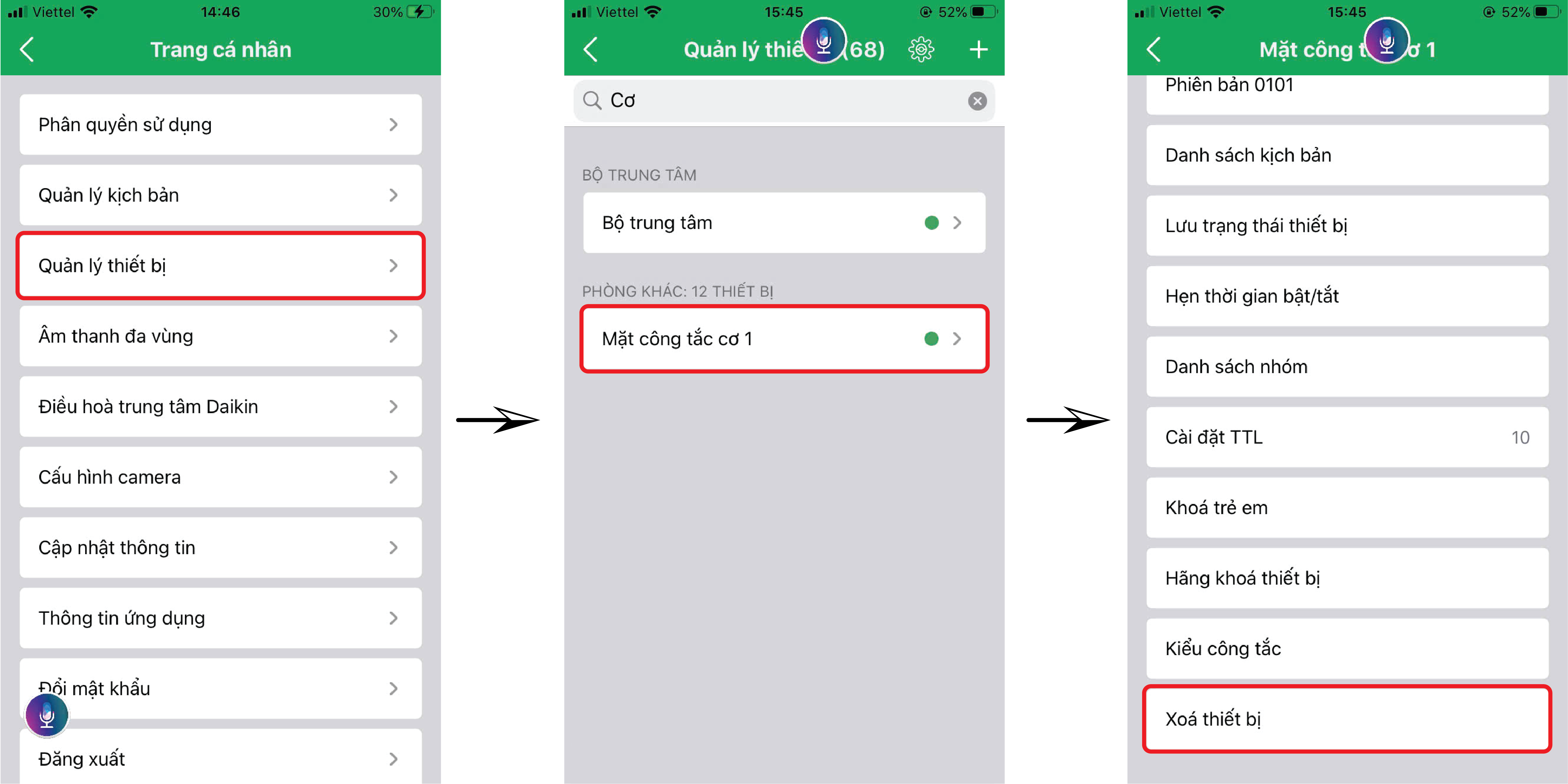

Bước 2: Người dùng vào mục “Quản lý thiết bị” -> Tìm kiếm thiết bị công tắc cơ và nhấn vào tên thiết bị -> Ấn chọn “Xóa thiết bị”. Sau khi xóa thiết bị công tắc sẽ bị xóa khỏi mạng BLE và Led nháy ở chế độ đang tìm kiếm mạng.

Xóa thiết bị.
